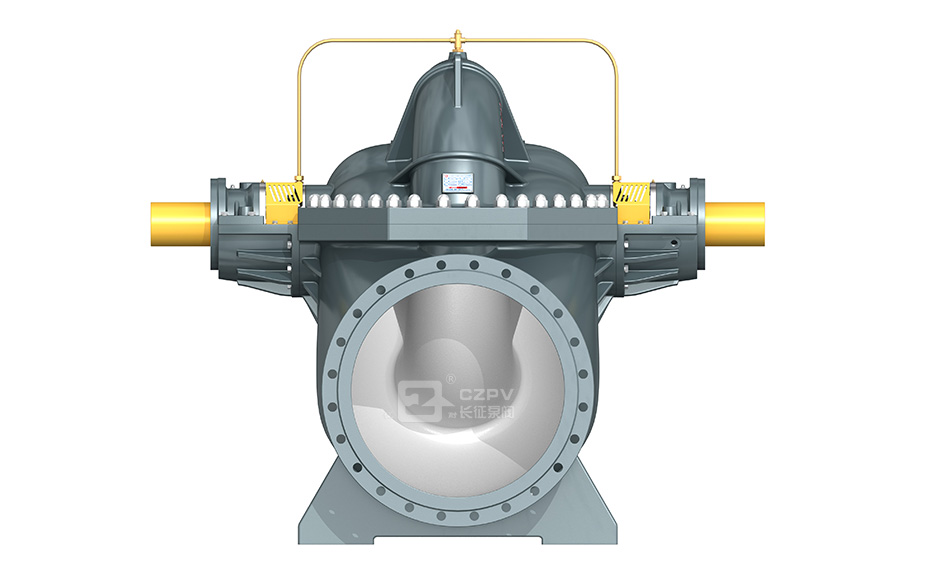

CZNW(S)系列单级双吸水平中开式高效节能循环水泵

CZNW（S）系列单级双吸水平中开式高效节能循环水泵产品简介

是我公司在国内外同类高效节能中开泵基础上，经创新改革、专注、专用、专门定制理念。特别精心顶级设计、铸造，根据射流-尾迹三元流动理念，采用先进的CFD流体力学计算方法和顶层设计优化相结合的方法，将叶轮内部的三元立体空间进行无限的分割，通过对叶轮流道内各工作点的分析，建立起完整真实的叶轮内流体流动的数字模型,进行网格划分和流场计算﹐运用三元流动设计方法优化叶片的进出安放角、叶片数﹐扭曲叶片各截面形状等要素，其结构可适应流体的真实流态﹐从而避免水在叶片之间形成回流使工作面的流动分离，让水在叶轮间流动更接近设计状态，减少了流动损失和无用功﹐提高了水泵的整体效率，具备高效节能、低脉冲、低噪声、性能可靠、经久耐用、维修简单便利、振动小等明显特点。并且有200kw以上的泵型。

CZNW（S）系列大流量中开双吸节能水泵产品节能效率

此款水泵效率达到或高于GB19762-2007《清水离心泵能效限定值及节能评价值》国家标准，是水泵界的一次绿色革命，是各企业、各领域降低运行成本，节能增效的有利工具，是水泵更新换代的好产品。

CZNW(S)型中开双吸泵产品用途:

CZNW系列单级双吸水平中开式高效节能循环水专用泵适用于抽送清水或无固体颗粒短纤维的若腐蚀性液体，可以替代S/SH型中开双吸大流量离心水泵。广泛适用于水厂、纸厂、热电厂、钢厂、化工厂、灌区供水、高楼供水、建筑消防、锅炉供水、工业给排水、水利灌溉等领域，特别适于中央空调水循环、工程系统中水循环、冷却系统中水循环、供热供暖系统中水循环，是水泵节能改造,能源合同管理合适量身定制产品。

CZNW(S)型泵产品工作条件及范围

该系列共有400个规格的产品，能提供不同材质、不同叶轮直径、不同转速的就几百种性能供选择。
泵进出口直径:吸入150~ 1400mm,
排出100~1200mm
流量:小于等于25000 /h
扬程:小于等于160m法兰设计压力:
1.0MPa:名义扬程<95m
1.6MPa: 95≤名义扬程<130m2.5MPa:名义扬程≥130m
介质温度:常规≤80℃，冷却供热结构<105℃,等于或高于105℃需特殊定制。

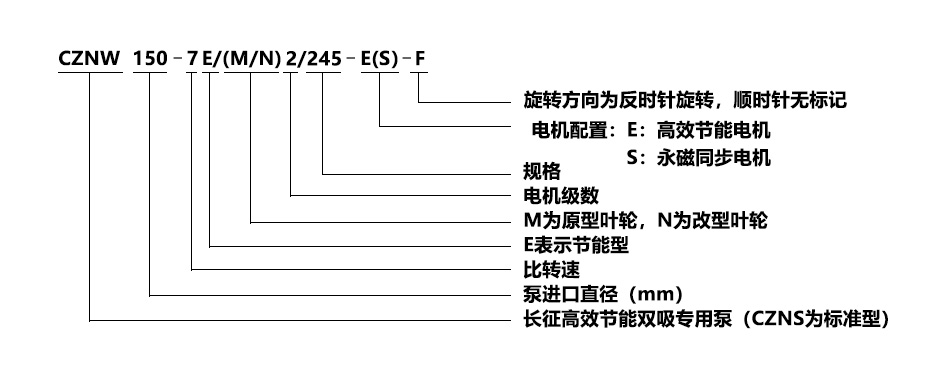

CZNW系列节能中开双吸泵型号意义

CZNW系列节能中开双吸泵选型参数

序号	规格型号		流量（m³/h）	扬程（m）	转速（r/min）	效率（%）	轴功率(kW)	电机功率（kW)	(NPSH)r (m)
1	CZNS150-4M2/310		160	120	2960	73	71.6	90	10.2
2		A	152	108	2960	72	62.1	75	10.0
3		B	142	95	2960	71	51.7	75	9.8
4		C	131	83	2960	70	42.3	55	9.6
5	CZNS150-4N2/310		131	116	2960	73	56.7	75	10.2
6		A	124	105	2960	72	49.2	75	9.9
7		B	117	92	2960	71	41.3	55	9.6
8		C	109	80	2960	70	33.9	45	9.4
9	CZNW150-6E2/245		170	82	2960	79	48.1	55	4.0
10		A	155	70	2960	78	37.9	45	3.8
11		B	144	61	2960	77	31.1	37	3.7
12		C	138	56	2960	76	27.7	37	3.5
13	CZNW150-6N2/245		145	78	2960	80	38.5	45	3.6
14		A	135	67	2960	79	31.2	37	3.5
15		B	123	56	2960	78	24.0	30	3.3
16		C	119	52	2960	77	21.9	30	3.2
17	CZNW150-7E2/245		390	132	2960	82	171.0	200	7.2
18		A	375	121	2960	81	152.6	185	7.0
19		B	360	111	2960	80	136.0	160	6.8
20		C	335	96	2960	79	110.9	132	6.6
21		D	305	81	2960	78	86.3	110	6.4
22	CZNW150-7N2/245		285	120	2960	84.5	110.2	132	7.1
23		A	265	103	2960	83.5	89.0	110	6.9
24		B	250	84	2960	82.5	69.3	90	6.7
25		C	234	69	2960	81.5	54.0	75	6.5
26	CZNS150-9M2/210		160	51	2960	81	27.4	37	4.9
27		A	152	45	2960	79	23.6	30	3.9
28		B	136	36	2960	75	17.8	22	3.6
29		C	130	33	2960	73	16.0	22	3.5
30	CZNS150-9N2/210		136	49	2960	81	22.4	30	3.6
31		A	124	41	2960	79	17.5	22	3.5
32		B	115	36	2960	77	14.6	18.5	3.3
33		C	110	32	2960	75	12.8	18.5	3.1
34	CZNS150-13M2/170		160	30	2960	83	15.7	22	4.0
35		A	155	27	2960	81	14.1	18.5	4.0
36		B	144	24	2960	79	11.9	15	3.8
37		C	136	21	2960	77	10.1	15	3.6
38	CZNS150-13N2/170		136	29	2960	83	12.9	18.5	3.6
39		A	126	25	2960	81	10.6	15	3.5
40		B	118	22	2960	79	8.9	11	3.3
41		C	115	21	2960	77	8.5	11	3.2
42	CZNW150-6E/2		321	105	2960	80	114.7	132	6.7
43		A	296	90	2960	79	91.8	110	6.6
44		B	245	75	2960	79	63.3	90	6.5
45	CZNS200-4M2/390		285	193	2960	71	211.0	250	8.5
46		A	260	165	2960	69	169.3	200/220	8.3
47		B	240	138	2960	67	134.6	160	8.1
48		C	225	120	2960	66	111.4	132	7.9
49		D	210	103	2960	65	90.6	110	7.7
50	CZNS200-4N2/390		238	190	2960	70	175.9	220	8.3
51		A	208	160	2960	69	131.4	160	8.1
52		B	196	133	2960	68	104.4	132	7.9
53		C	190	102	2960	67	78.8	110	7.7
54	CZNS200-5M2/420		440	225	2960	82	328.8	450	8.9
55		A	416	201	2960	81.5	279.4	400	8.7
56		B	390	177	2960	81	232.1	315	8.5
57		C	368	157	2960	80.5	195.5	280	8.3
58		D	345	138	2960	80	162.1	250	8.1
59	CZNS200-5N2/420		375	210	2960	78	274.9	355	8.7
60		A	356	189	2960	77	238.0	315	8.5
61		B	338	171	2960	76	207.1	280	8.3
62		C	321	154	2960	75	179.5	250	8.1
63		D	305	139	2960	74	156.0	220	7.9
64	CZNW200-6E2/280		285	95	2960	83	88.8	110/132	5.9
65		A	275	90	2960	82	82.2	110	5.7
66		B	260	80	2960	81	69.9	90	5.5
67		C	235	67	2960	80	53.6	75	5.2
68	CZNW200-6N2/280		238	92	2960	79	75.5	90	5.8
69		A	219	78	2960	78	59.6	75	5.6
70		B	207	70	2960	78	50.6	75	5.4
71		C	200	64	2960	77	45.3	55	5.2
72	CZNS200-8M2/305		530	111	2960	84	190.7	220	7.6
73		A	508	100	2960	83	166.7	185	7.6
74		B	485	88	2960	82	141.7	160	7.4
75		C	439	72	2960	81	106.3	132	7.2
76		D	392	57	2960	80	76.1	110	7.0
77	CZNS200-8N2/305		480	100	2960	83	157.5	185	7.5
78		A	439	84	2960	82	122.5	160	7.4
79		B	401	70	2960	81	94.4	110	7.3
80		C	356	55	2960	80	66.7	90	7.2
81	CZNW200-9E2/235		300	66	2960	84	64.2	75	4.9
82		A	285	58	2960	83	54.2	75	4.8
83		B	270	52	2960	82	46.6	55	4.7
84		C	255	47	2960	81	40.3	45	4.6
85	CZNS200-9N2/235		238	62	2960	83	48.4	75	5.3
86		A	230	58	2960	81	44.9	55	5.0
87		B	214	50	2960	79	36.9	45	4.9
88		C	202	44	2960	78	31.0	37	4.7
89	CZNS200-12M2/250		534	61	2960	85.5	103.8	132	8.8
90		A	497	53	2960	84	85.4	110	8.7
91		B	454	44	2960	82.5	65.9	75	8.6
92		C	425	35	2960	81	50.0	75	8.5
93	CZNS200-12N2/250		473	61	2960	84.5	93.0	110	8.6
94		A	443	54	2960	84	77.6	90	8.5
95		B	410	45	2960	82	61.3	75	8.4
96		C	381	37	2960	81	47.4	55	8.3
97	CZNS200-13M2/205		280	43	2960	85	38.6	45	5.9
98		A	258	36	2960	83	30.5	37	5.5
99		B	239	31	2960	81	24.9	30	5.3
100		C	227	28	2960	79	21.9	30	5.1
