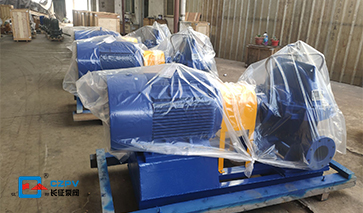

单级双吸离心泵装配

1组装转子部件，依次安装键、叶轮、轴套、轴套螺母和填料环。装上双吸密封圈，然后安装轴承件和联轴节。

2分别检查转子部件上叶轮密封件外圈的径向跳动，不超过规定值。

3.将转子零件和螺栓安装到泵体上轴上。安装轴承压盖并用螺栓紧固。然后用套筒螺母将叶轮轴向位置调整到泵体流道中间，并拧紧。

4.装上填料，放上分纸垫，盖上泵盖。拧紧螺钉尾锥销后，拧紧泵盖螺母，然后安装填料盖。

5.用手转动转子，无卡涩现象，转动平稳。拆卸可按与上述装配相反的顺序进行。

单级双吸离心泵的装配注意事项

1.检查单级双吸离心泵、电机是否损坏。

2.单级双吸离心泵的安装应保证装置提供的汽蚀余量大于顶部汽蚀余量。基础尺寸应符合泵机组的安装尺寸。

3.安装顺序：有底座和无底座，安装原理相同。在这里，只描述那些有碱基的。

（1）将基础螺栓设置在底座上，拧紧螺母，用预留的锚栓孔将其置于混凝土基础上，通过调整楔形铁板在两个孔之间的位置来校正水平，然后用混凝土填充锚孔。

（2） 待混凝土干硬后，检查水的水平度，同时拧紧地脚螺母。

（3） 检查电机旋转方向与泵一致后，安装泵和电机的螺栓、螺母和螺母座。同时，两个联轴器之间应留有间隙，以校正泵和电机轴的同轴度。联轴器两端圆角的均匀度不应大于0.0。

（4） 进出水管应采用另一个支架支撑，而不是泵体。

（5） 单级双吸离心泵与管道的结合面应密封良好，特别是进水管道必须严格保证不漏气，装置上不应有空气滞留的可能。

（6） 如果单级双吸离心泵在水位以上，应安装底阀开始注水，也可采用真空引水的方法。

以上是上海长征水泵对单级双吸离心泵的装配注意事项进行的总结。
