立式多级离心泵的结构

2023/8/26 10:25:43

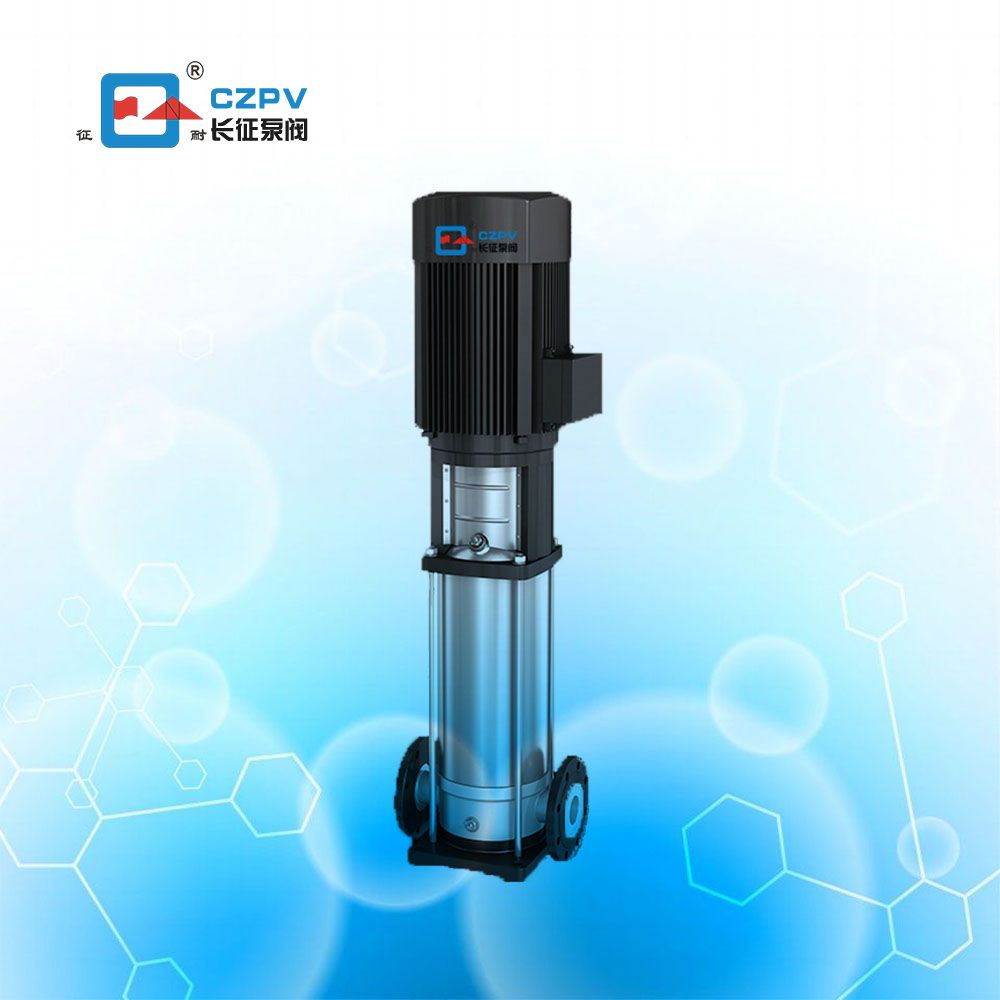

立式多级离心泵作为流体输送领域中的重要设备，以其独特的结构设计在工业、市政、农业等领域得到广泛应用。其特点是具备多级叶轮，能够实现高扬程的流体输送，同时占地空间较小，适用于垂直安装。本文将深入解析立式多级离心泵的结构，带领读者深入了解这个高效稳定的流体输送利器。

1. 泵体结构

立式多级离心泵的主要部件之一是泵体。泵体是泵的外壳，起到承载和支撑其他零部件的作用。泵体通常由铸铁、不锈钢等材料制成，具有足够的强度和刚性。在泵体内部，多级叶轮和导叶环等关键部件得以安装，形成流体的流动通道。

2. 多级叶轮

立式多级离心泵之所以称之为"多级"，是因为其内部具备多个叶轮级。每个叶轮级由叶轮、导叶环和定向叶片等组成。这些叶轮级相互串联，使得泵能够实现高扬程的流体输送。每个叶轮级的叶轮通过轴连接，叶片的形状和角度能够将能量逐级转化，从而将流体推动到更高的扬程。

3. 轴和轴承

泵的轴和轴承是支撑泵运行的重要部件。轴连接各级叶轮，使其协同工作，轴承则承受着泵运行过程中的轴向和径向力。这些部件通常采用耐腐蚀的不锈钢材料制成，以保证泵的稳定运行和长寿命。

4. 导流装置

立式多级离心泵的导流装置主要包括导叶环和定向叶片等。导叶环能够引导流体从一个叶轮级流向下一个叶轮级，定向叶片则帮助调整流体的流动方向和角度，从而实现更高效的流体输送。

5. 泵封和密封系统

为了防止泵内流体泄漏，立式多级离心泵通常配备了泵封和密封系统。泵封能够有效地隔离泵内外的介质，保持系统的密封性。密封系统则包括各种密封装置，如填料密封、机械密封等，以确保泵运行期间不会发生泄漏。

综上所述，立式多级离心泵的结构设计充分考虑了流体输送的高效性和稳定性。通过多级叶轮的设计，这种泵能够在较小的体积内实现较大的扬程，适用于各种需要高扬程流体输送的场景。其结构的合理性和稳定性使得立式多级离心泵成为许多工业和市政领域不可或缺的关键设备。
