多级离心泵结构分析

2023/9/14 19:33:58

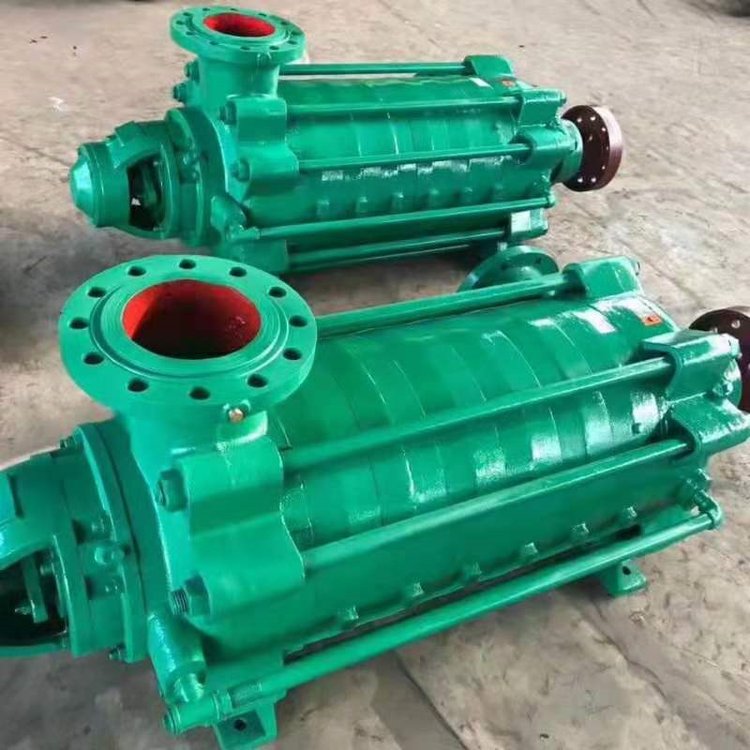

多级离心泵是一种广泛应用于工业、市政和建筑领域的液体输送设备，其独特的结构使其能够提供高压力输出，适用于需要液体输送到远距离或高度的应用。本文将对多级离心泵的结构进行详细分析，以帮助理解其工作原理和性能特点。

1. 泵体和蜗壳：

多级离心泵的主体是泵体和蜗壳。泵体通常由金属材料（如铸铁或不锈钢）制成，以容纳内部的所有组件。泵体的形状和结构设计旨在最大程度地减小液体内部的湍流，以提高泵的效率。蜗壳是泵体内的一个重要部分，它具有蜗壳腔体，用于引导液体进入叶轮。

2. 叶轮和导叶环：

多级离心泵通常包括多个叶轮，这些叶轮按照顺序排列，每个叶轮都在前一个叶轮的出口处。这些叶轮是多级离心泵能够提供高压力的关键组成部分。当液体通过叶轮时，叶轮的旋转将液体带入离心运动，从而增加了液体的动能和压力。导叶环位于每个叶轮的前后，用于引导液体流向叶轮，并控制流体的进出，以减小湍流和能量损失。

3. 泵轴和密封系统：

泵轴是多级离心泵的另一个关键组件，它连接并支撑所有的叶轮，并传输电动机的旋转动力。泵轴通常制造精良，以承受高速旋转和液体的冲击。密封系统是为了防止液体泄漏到泵外部，通常采用机械密封或填料密封。

4. 进口和出口法兰：

多级离心泵的进口和出口法兰用于连接泵与管道系统。它们通常由耐腐蚀材料制成，以确保连接处的密封性和耐久性。进口法兰与进口管道连接，而出口法兰与出口管道连接。

5. 电动机：

电动机是多级离心泵的动力源，通常安装在泵的上部，通过法兰连接。电动机的功率和性能需与泵的要求相匹配，以确保稳定的运行。

6. 底座和支架：

底座和支架用于支撑和固定多级离心泵。它们通常由钢制成，以提供稳定的支持，并隔离振动，延长泵的寿命。

7. 控制系统（可选）：

一些多级离心泵配备了自动控制系统，用于监测和调整泵的运行参数，以满足不同工况的需求。这些系统可以提高泵的运行效率，减少能源浪费。

综上所述，多级离心泵的结构包括泵体、蜗壳、叶轮、导叶环、泵轴、密封系统、进口和出口法兰、电动机、底座和支架等关键组成部分。这些组件协同工作，将机械能转化为流体动能，实现高压力液体的输送。多级离心泵的结构设计和材料选择旨在提供高效、耐用和可靠的性能，使其成为液体输送领域的重要工具。
