单级双吸离心泵是新一代的节能产品，其应用范围比其他离心泵更广泛。 它采用我国标准设计，序列化，标准化和通用性高。 该泵性能先进，运行稳定，安全可靠，设计采用新结构，新材料，适合各种介质的运输。

单级双吸离心泵广泛用于城市给排水，电站，取水，加压，农田灌溉和排水的工业过程系统以及各种水利和石化项目。单级双吸离心泵用于输送清洁水或物理和化学性质类似于水的液体。

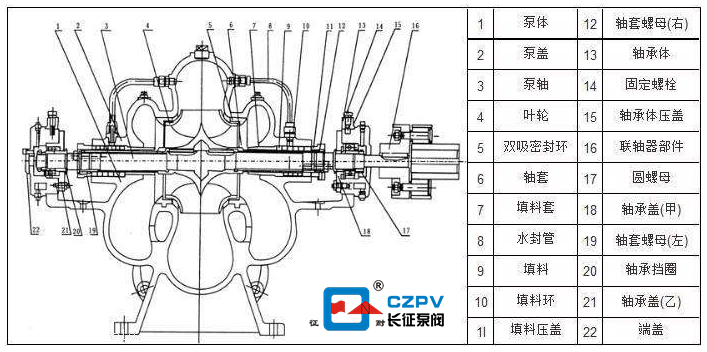

单级双吸离心泵的结构

单级双吸离心泵由电动机通过弹性联轴器直接驱动，必要时也可以由内燃机驱动。

单级双吸离心泵的主要部件是：泵体，泵盖，叶轮，轴，双吸密封环，轴套等。除轴材料为优质碳钢外，其他主要部件 零件由铸铁，铸钢和不锈钢制成。

泵体和泵盖构成叶轮的工作室。 在入口和出口法兰上，有用于安装真空计和压力计的管螺纹孔。进水和出水法兰的下部配有用于排水的螺纹孔。

经过静平衡检查的叶轮固定在轴上，两侧带有一个套筒和套筒螺母，其轴向位置可以通过套筒螺母进行调节。叶轮的轴向力通过其叶片的对称布置和两侧的进水口来平衡。

泵轴承是径向球轴承。轴承安装在轴承体中以及泵体的两端，并用黄油润滑。

双吸密封环用于减少水从水泵压力室泄漏回吸入室。

单级双吸离心泵的吸入口和排出口均在泵的轴线下方，并且在水平方向上垂直于该轴线。维护期间无需拆卸进水管和出水管以及电机。从传输方向看，它顺时针旋转（可根据用户需要更改为逆时针旋转）。

轴封是软填料密封（也可以根据需要安装机器密封）。为了防止空气进入泵中并冷却和润滑密封腔，在密封件之间安装了密封环，少量高压水通过密封件开口表面上的梯形槽流入密封腔。运行期间的泵盖，用作密封装置。

以上是上海长征水泵对单级双吸离心泵的结构进行的总结。
