多级立式离心泵结构组成图解

2020/7/29 8:42:14

多级立式离心泵,也称为立式多级离心泵,是由多个叶轮,导水段和进,出口段组成的离心泵。它具有流量范围大,升力高,压力高的特点。当前的立式多级离心的主要结构分为两类:底部入口,顶部出口以及扁平入口和扁平出口。

上进下出的结构

具有底部入口和顶部出口的多级立式离心泵是相对较早的多级离心泵。进水口靠近地面,出水口靠近电机。具体结构和组成如下:

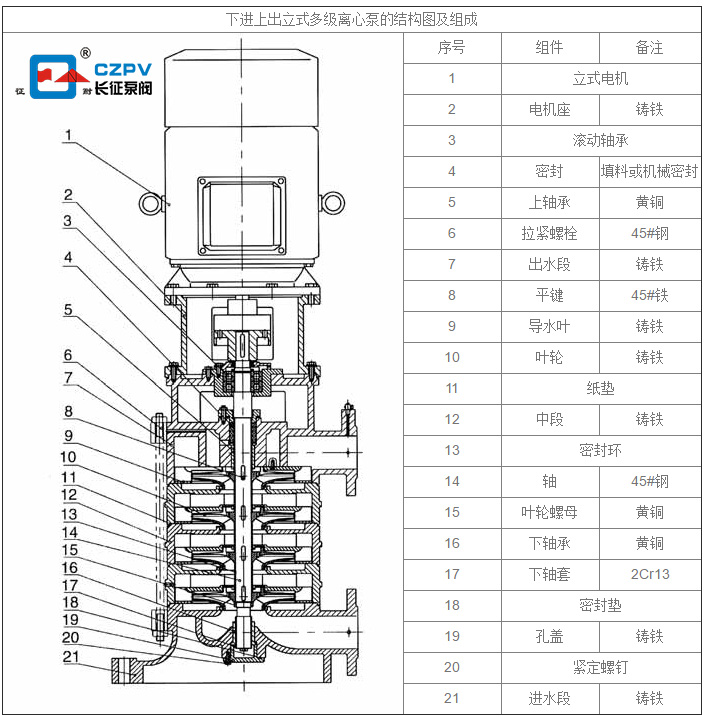

 多级立式离心泵结构组成图解1

平进平出结构

具有平进平出的多级立式离心泵也称为立式多级管道泵,其安装更方便,现已广泛使用。根据不同的流段和材料,具体组成如下:

一、流量段为1-20

 多级立式离心泵结构组成图解2

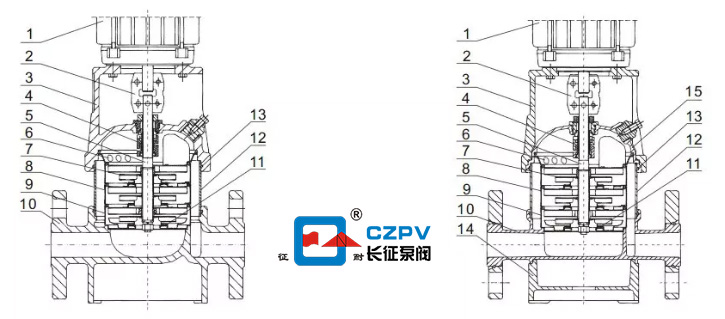

如上图:左图为进水铸铁,其余不锈钢的多级立式离心泵。依次为1电机、2联轴器、3电机座、4、机械密封、5轴、6出水段、7、叶轮、8中段、9进水段、10泵体、11密封环、12外筒、13O型圈。右图为全不锈钢的多级立式离心泵,组成依次为1电机、2联轴器、3电机座、4、机械密封、5轴、6出水段、7、叶轮、8中段、9进水段、10泵体、11密封环、12外筒、13O型圈、14底座、15泵盖。

二、流量段为20-90

 多级立式离心泵结构组成图解3

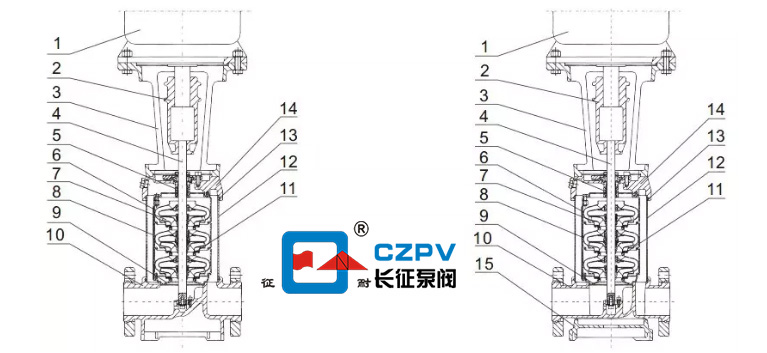

如上图:左图为进水铸铁,其余不锈钢的多级立式离心泵。依次为1电机、2联轴器、3电机座、4、机械密封、5轴、6出水段、7、叶轮、8中段、9进水段、10泵体、11密封环、12外筒、13O型圈、14泵盖。右图为全不锈钢的多级立式离心泵,组成依次为1电机、2联轴器、3电机座、4、机械密封、5轴、6出水段、7、叶轮、8中段、9进水段、10泵体、11密封环、12外筒、13O型圈、14底座、15泵盖。

以上由上海长征水泵对多级立式离心泵结构组成图解进行的总结。
