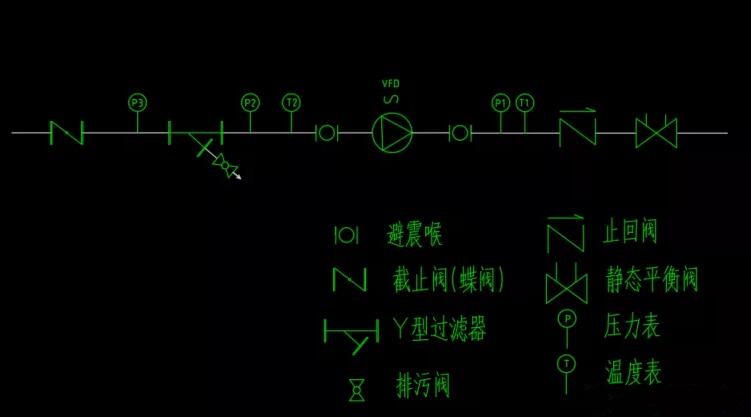

截止阀→压力表P3→Y型过滤器(排污阀)→压力表P2→温度表T2→减震器
循环水泵后需要安装:
减震器→压力表P1→温度表T1→止回阀→静态平衡阀
压力表P3、P2的作用:
过滤器前后的压力表可以测量出过滤器是否出现堵塞,是否需要清理排污。P3大于0.5bar时,请手动打开排污阀进行排污。
压力表P1、P2的作用:
可对泵前、后压差进行测量,估算泵的实际扬程。可根据泵的流量扬程曲线查看此时的理论流量。不符合设计流量时,可对平衡阀进行调整,改变流量扬程。
温度表T1,T2的作用:
液体通过循环水泵后的温升可进行测量,如果温升过大,将造成不必要的能量损失。因泵的选型过大,导致泵的过载或欠载,导致泵的温度升高。按泵温升调节变频器和平衡阀,满足设计要求。此外,还存在硬件设备方面的问题,如轴承安装不当,润滑油选择不当或混有灰尘或杂质,电机轴承和轴封之间的间隙过小等。
排污阀的作用:
定时清除污物,防止有杂物堵塞泵,避免影响泵的换热效率。
避震喉的作用:
通常称之为泵的软连接,在进、出水管路上安装避震喉的作用:一是可以减少震动,二是为了热膨胀冷缩需要,三是方便阀门拆装和维修需要。
平衡阀的作用:
可对管网特性曲线进行调整,配合水泵变频调整水泵特性曲线上的工作点,使水泵运行在设计流量扬程下。
