离心泵基础知识

2019/5/29 14:21:55

一、离心泵定义

离心泵是用来输送液体并增加液体能量的一种机器。

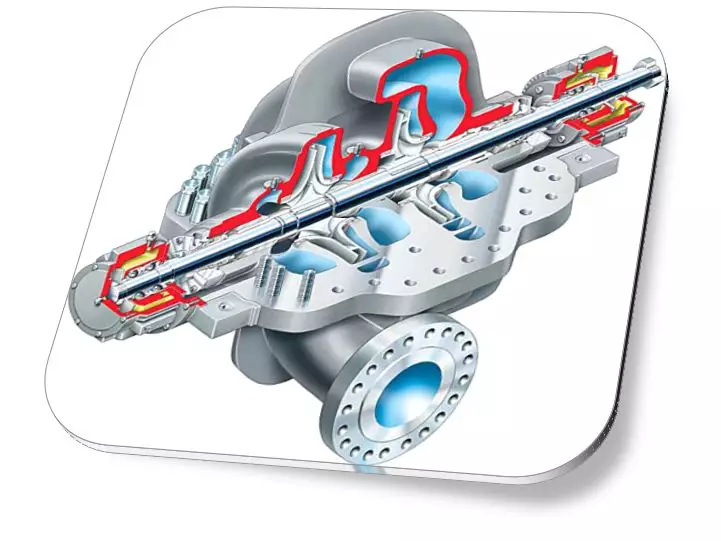

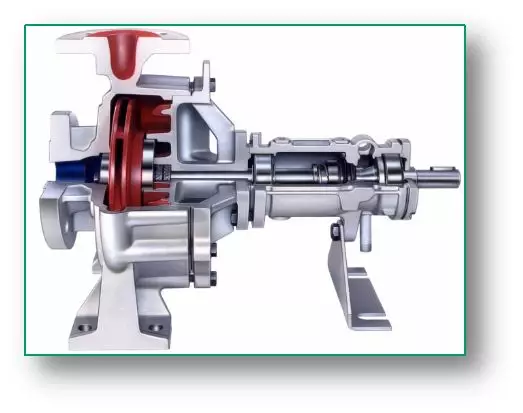

离心泵

离心泵较其他类型泵有很多优点,如:离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广(包括流量、扬程及对介质性质的适应性)。因此离心泵是工业生产中应用极为广泛的一种泵。

离心泵

二、离心泵应用
在石油石化生产企业中,大量使用着各种离心泵,在国民经济的其他部门离心泵也被广泛使用着。

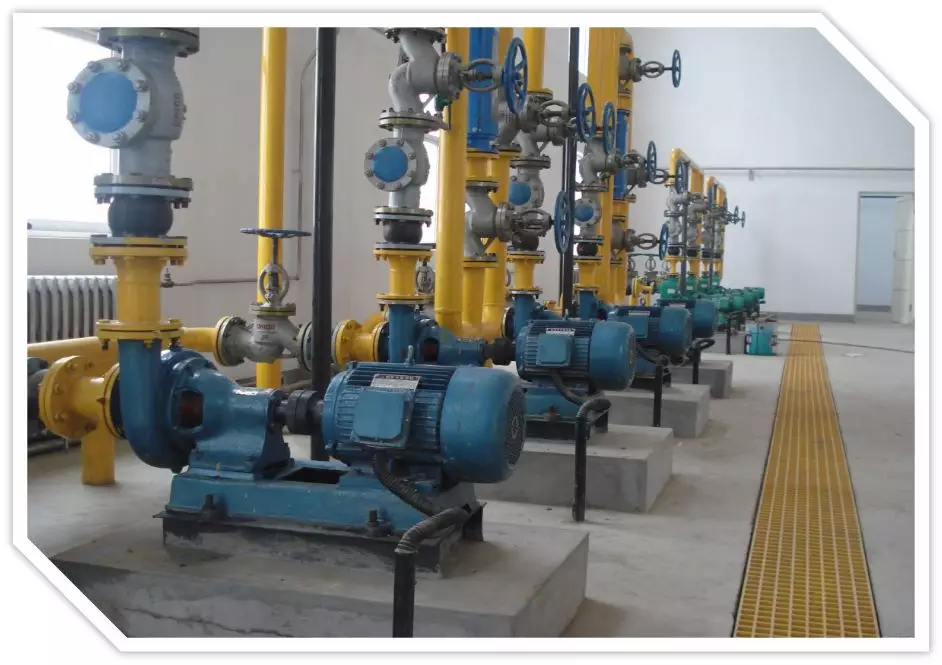

离心泵泵房


三、离心泵构造

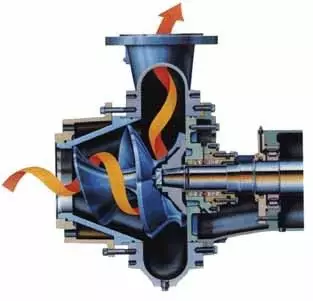

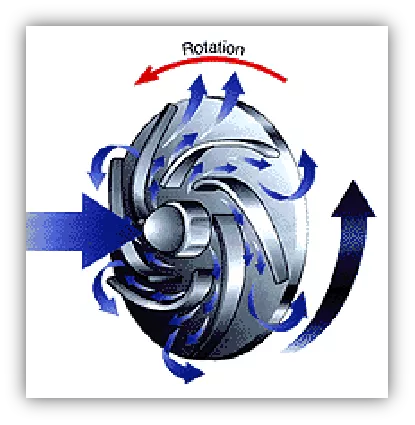

 离心泵一般由电动机带动,在启动泵前,泵体及吸入管路内充满液体。当叶轮高速旋转时,叶轮带动叶片间的液体一道旋转,由于离心力的作用,液体从叶轮中心被甩向叶轮外缘(流速可增大至15~25m/s),动能也随之增加。当液体进入泵壳后,由于蜗壳形泵壳中的流道逐渐扩大,液体流速逐渐降低,一部分动能转变为静压能,于是液体以较高的压强沿排出口流出。与此同时,叶轮中心处由于液体被甩出而形成一定的真空,而液面处的压强Pa比叶轮中心处要高,因此,吸入管路的液体在压差作用下进入泵内。叶轮不停旋转,液体也连续不断的被吸入和压出。由于离心泵之所以能够输送液体,主要靠离心力的作用,故称为离心泵。

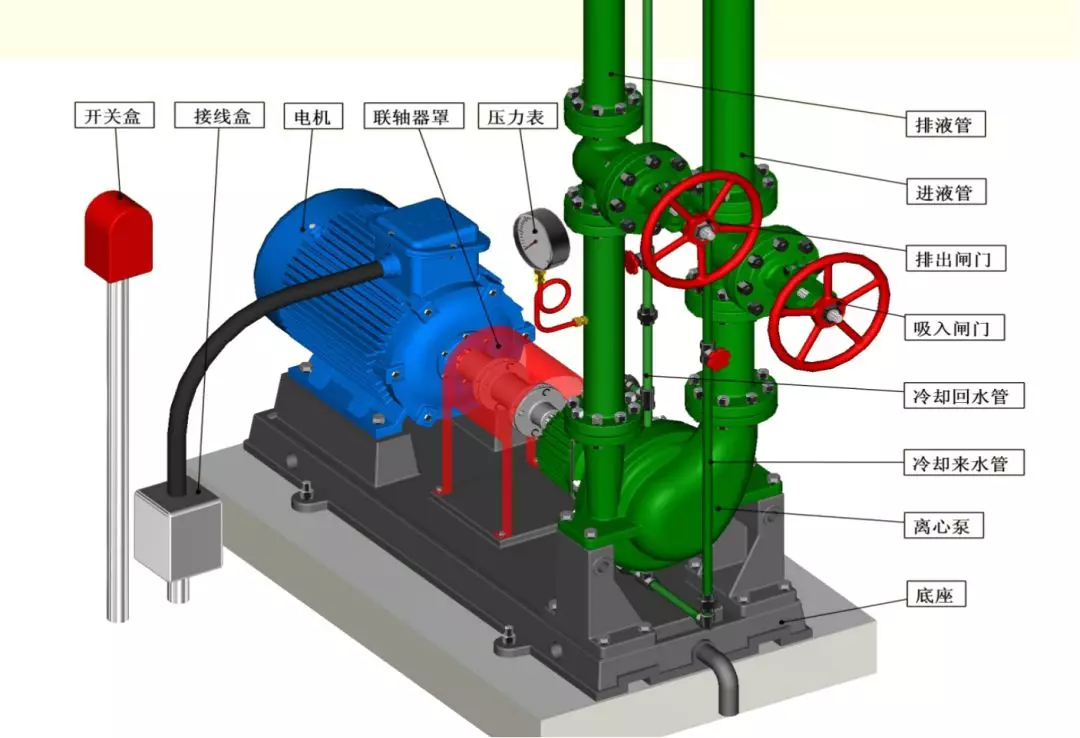

离心泵构造


4、离心泵工作原理


三、离心泵的分类

一、按工作叶轮数目来分类

1、单级离心泵:即在泵轴上只有一个叶轮。

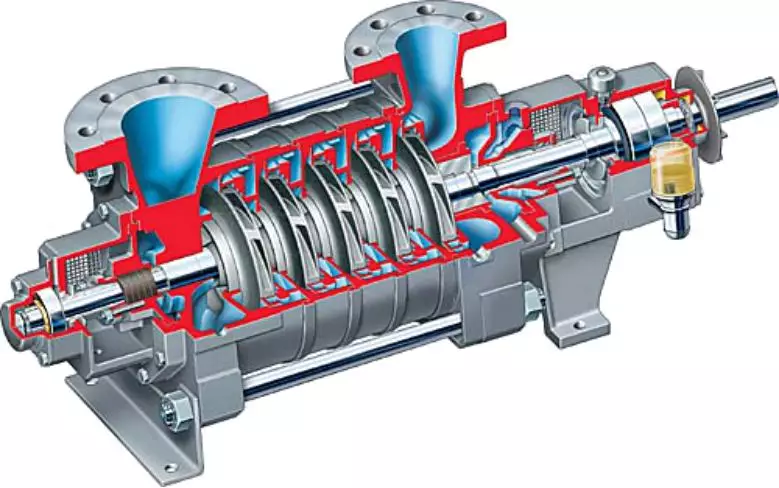

2、多级多级泵:即在泵轴上有两个或两个以上的叶轮。

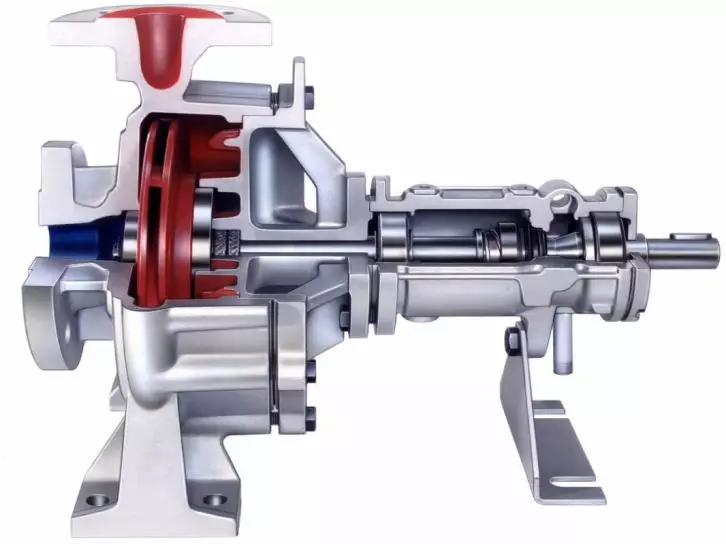

单级离心泵

单级离心泵

多级离心泵

多级离心泵


(2)按工作压力来分类

低压泵、中压泵、高压泵。

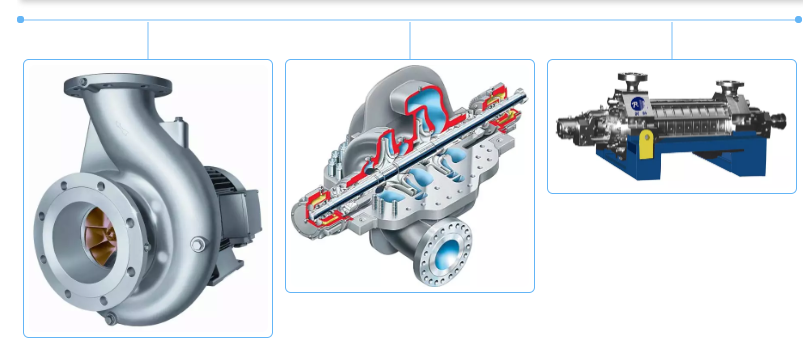

离心泵分类


(3)按叶轮进水方式来分类

1、单侧进水式泵:又叫单吸离心泵,即叶轮上只有一个进水口;

2、双侧进水式泵:又叫双吸离心泵,即叶轮两侧都有一个进水口。

单侧进水式泵

单侧进水式离心泵

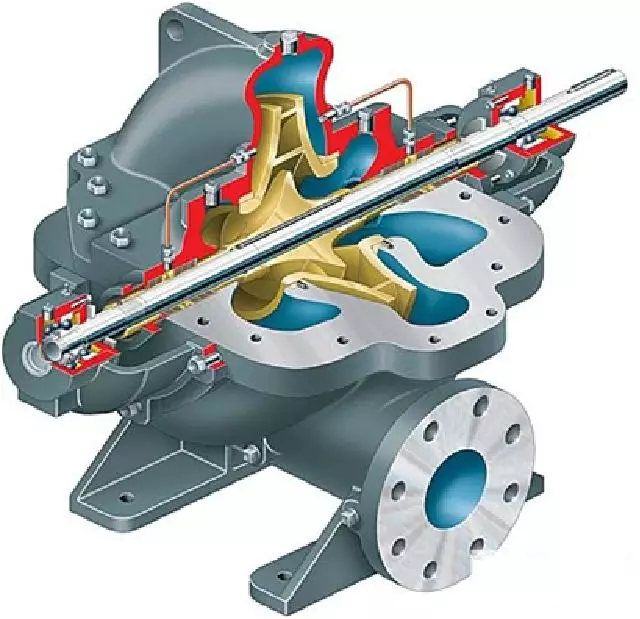

双侧进水式泵

双吸离心泵


(4)按泵轴位置来分类

 1、卧式离心泵:泵轴位于水平位置。

 2、立式离心泵:泵轴位于垂直位置。


卧式离心泵

卧式离心泵

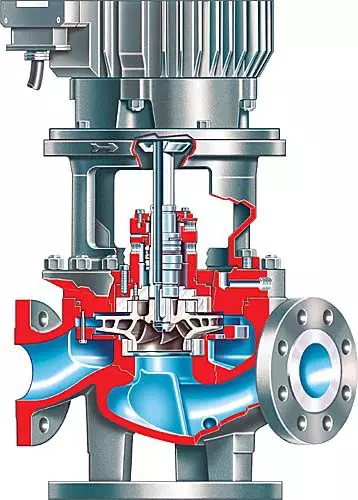

立式离心泵

立式离心泵
