锅炉给水循环泵的结构体系

2020/9/18 16:07:37
    锅炉给水循环泵的泵壳部分主要通过轴承体、前段、中段、后段、导叶等螺栓连接,前段吸口中心线与水平垂直。后者吐出的中线水平垂直,也可呈水平线。

    锅炉给水循环泵的转子部分主要由轴和叶轮,轴套,平衡盘及其他安装在轴上的零件组成。轴上的零件用平键和套筒螺母固定,以使其与轴成为一体。整个转子由两端的轴承支承在泵壳上,转子部分的叶轮由泵级数决定。转子由电机驱动,从电机端看,泵为顺时针方向旋转。

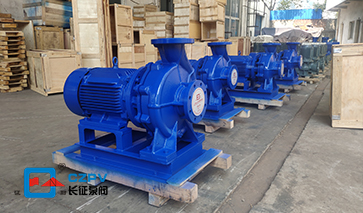

循环泵
    锅炉给水循环泵根据型号使用滚动轴承,它们不承受轴向力。在运行过程中,泵应允许转子在泵壳内轴向移动,并且不能使用径向球轴承。轴承用钙基黄油润滑。

    锅炉给水循环泵的前部,中部和后部均用二硫化钼润滑脂密封。转子部分和固定部分由密封圈,导向叶片套,密封垫等密封。当密封圈和导向叶片套的磨损程度达影响到泵的工作和性能时,应及时更换。

    锅炉给水循环泵采用填料密封或机械密封。在使用时,填料和机械密封的位置必须正确,填料和机械密封的密封性必须适当,流体可以一滴一滴地泄漏为宜。
