热水循环泵的流量与扬程怎么计算?

2020/9/25 11:18:20
    随着科学技术的发展,许多家庭已经了解了热水循环泵,在我们的酒店和别墅中,安装一个热水循环泵来实现冷水循环和热水供应是非常有必要的。

    如果热水循环泵不用于生活热水的直接供水,因此,水泵的流量与主机热回收侧的水量相匹配。扬程是机组热回收冷凝器的阻力+管道的阻力,然后考虑水箱的循环阻力;如果是家用热水循环泵,则必须考虑循环管道的阻力,热水需要克服的建筑物高度的水压,家用热水点所需的水压,以及与冷水压力的平衡。

    热水循环泵的扬程:

    H=SQ^2式中:S——循环管路的总摩擦阻力;循环泵的扬程——循环流量。

    对于所选择的水泵和管道,如果管道的总扬程损失等于泵的扬程,则流量Q=(H/S)^(1/2)。

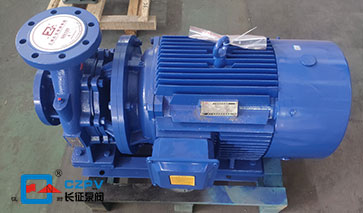

循环泵
    如果管道的总扬程损失不等于泵的扬程,则应根据泵的特性方程和管道的特性方程确定:

    管H=SQ^2

    泵H=Ho-SoQ^2

    联立解得Q=[Ho/(So+S)]^(1/2)

    So——水泵的内摩阻;Ho——水泵当流量为零时的扬程,可由泵的特性曲线查到。H——泵的扬程或管路的水头损失。

    当水位和热水循环泵的高度分别为+10米和-10米时,扬程和流量没有差异,但必须注意,管道中不应有过多的负扬程(负压)避免管道或水泵的气蚀,甚至不能正常工作。
