循环泵的种类有很多，几乎涵盖了所有的泵型和规格。其中以热水循环泵的结构比较有特点。循环泵的结构按照轴的位置可以分为立式循环泵和卧式循环泵两大类，根据压出室型式，吸入方式可以分为蜗壳式和导叶式。下面由水泵厂家来为您讲解热水循环泵的结构和工作原理。

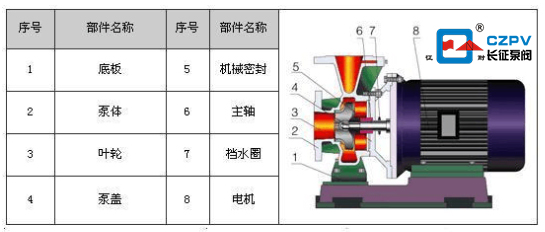

热水循环泵的结构

1.热水循环泵为卧式结构，机泵一体，外形美观，和普通卧式水泵相比，占地面积减少。

2.结构独特。泵体下侧设有放水孔，进口和出口法兰设有取压孔，保证循环泵的正常使用和维护。

3.轴封采用优质机械密封，动环和静环由硬质合金制成，具有耐磨，无泄漏和使用寿命长的特性。

4.热水循环泵采用先进水力模型，具有效率高，性能好等特点。

5.电机和该泵直联，简化了中间结构，增加了运行的平稳性，叶轮动静平衡很好，保证运行时无振动和噪音，延长了轴承的使用寿命，改善使用环境。

6.热水循环泵进口方向是水平的，出口方向为垂直向上结构，便于管道布置。

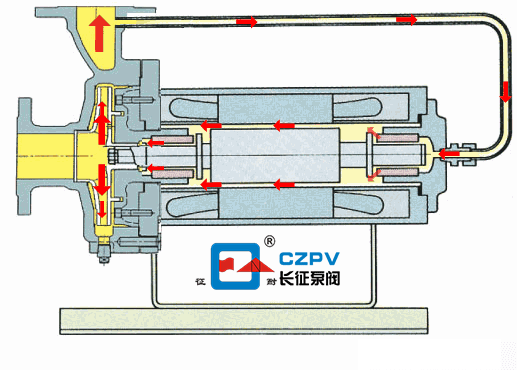

热水循环泵的工作原理

热水循环泵启动前，泵壳内应先充满液体，启动后叶轮在电机带动下高速旋转，当叶轮转动时，叶轮入口处的水压强降低，这时低于大气压，而沿着叶轮半径方向水的压强将不断升高，高于大气压。这时，在进水管内形成一定的吸力。在外界的大气压强下，低处的水推开进水阀门，沿进水管进入泵壳，又被叶轮甩到出水管。这样低处的水可以不断地抽往高处。
