离心式纸浆泵是杂质泵的一种。过滤低浓度和中浓度的杂质用离心泵就可以,高浓度的杂质一般建议使用螺杆泵。离心式纸浆泵构造和一般的离心泵差不多。由进浆口,叶轮,泵壳,口环,底座,轴承座,轴,轴承,轴套和密封环等部件组成。
离心式纸浆泵构造主要体现在以下方面,半开或者全开式叶轮,耐磨板和叶轮前的间隙可以调节,轴封采用机械密封,并选用高精密(D级精密)轴承和优质轴材料等。离心式纸浆泵是一种新型纸浆泵,具有高效,无泄漏或者少泄露,抗堵塞性能好,结构紧凑的特点。

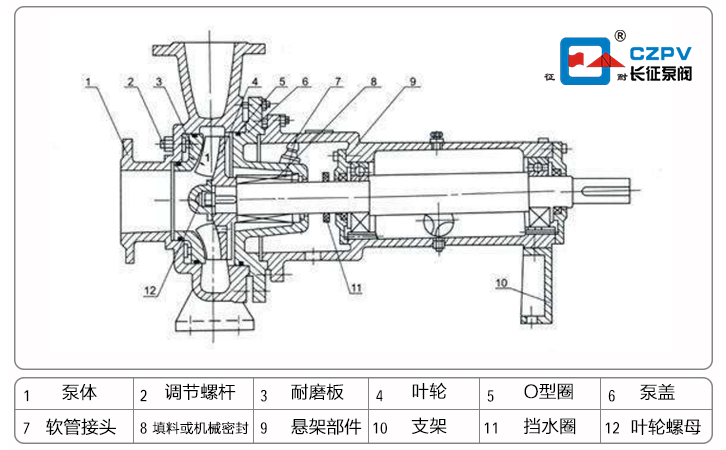

离心式纸浆泵的构造
(1)该泵为单级单吸悬臂式结构,主要由泵体,泵盖,叶轮,耐磨板和悬臂架部件构成。
(2)离心式纸浆泵为后开门结构,维修时可以不需要拆卸进出管路。
(3)泵轴由两个高精度滚动轴承支撑,采用20#机油润滑。
(4)轴封采用填料密封和机械密封两种形式。
(5)从电机端看,电机为顺时针旋转方向,该泵为轴向吸入,径向排出。
(6)耐磨板和叶轮前侧间隙可以用调节螺杆去调节,用来保持叶轮连续运行的高效性。
(7)离心式纸浆泵和电机是由柱销联轴器直联传动的。
