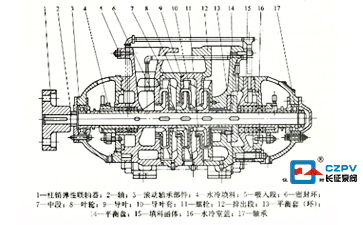

锅炉给水循环泵的结构为卧式结构，采用了我国推荐使用的高效节能产品的水力模型。具有效率高，性能范围广，使用寿命长，安装维修方便等特点。下面由水泵厂家为您介绍锅炉给水循环泵的结构。

锅炉给水循环泵进出口均为垂直向上，通过拉紧螺栓把该泵的进水段，中断，出水段和轴承体等泵体部分连接为一体。根据该泵的扬程选择它的级数。

锅炉给水循环泵的转子部分主要由轴和安装在轴上的叶轮，轴套，平衡盘等零件组成，其中叶轮的数量根据该泵的级数而定。轴上零件用平键和轴螺母紧固，使它与轴连为一体。整个转子由两端滚动轴承或者滑动轴承支撑。轴承按照型号而定，不承受轴向力，轴向力由平衡盘平衡。该泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

锅炉给水循环泵的进水段，中段和出水段之间的密封面采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环，导叶套等进行密封，密封环和导叶套的磨损程度已影响该泵的工作性能时应该及时更换。

轴的密封形式有两种，分别是填料密封和机械密封。该泵采用填料密封时，填料环的安放位置要准确，填料的松紧度要适中，以液体能一滴一滴流出为宜。
