单级双吸离心泵的概述

单级双吸离心泵是离心泵的一种，全名称为单级双吸水平中开蜗壳式循环水泵离心泵。该泵适用于城市，工厂，矿山，电站，农田，水利工程等行业领域。用来输送不含固体颗粒的清水或者物理，化学性质类似于水的液体。在大流量工况下，单级双吸离心泵是优先考虑的理想泵型。

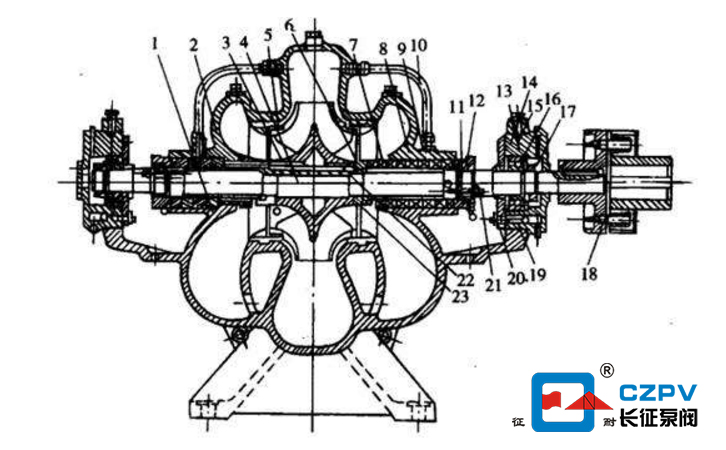

单级双吸离心泵的结构图

单级双吸离心泵的零部件有1.泵体2.泵盖3.叶轮4.泵轴5.密封环 6.轴套7.填料挡套8.填料9.填料环10.水封管11.填料压盖12.轴套螺母13.固定螺钉14.轴承体15.轴承体压盖16.滚珠轴承17.圆螺母18.联轴器19.轴承挡套20.轴承端盖21.双头螺丝22.键23.纸垫

单级双吸离心泵的主要部件包括泵体，泵盖，叶轮，轴，双吸密封环，轴套等。

单级双吸离心泵的入口和出口在轴线下方，并且轴线垂直于水平方向。维护期间无需拆卸进水管和出水管以及电机。从传动方向的角度来看，该泵沿顺时针方向旋转（也可以根据用户需要更改为逆时针旋转）。

泵体和泵盖构成叶轮的工作室。在进水和出水法兰上，制有用于安装真空计和压力计的管螺纹孔。进水和出水法兰的下部也设有用于排水的螺丝孔。

平衡试验后的叶轮两侧有轴套和轴套螺母固定，可通过轴套螺母调节轴向位置。

泵轴由两个单列向心球轴承支撑。轴承安装在轴承体中，并安装在泵体的两端，并用黄油润滑。

双吸密封环用于减少水从水泵压力室泄漏回吸入室。

该泵由电动机通过弹性联轴器直接驱动，并且必要时可以由内燃机驱动。

轴封是一种软填料密封（也可以根据用户需要使用机械密封）。
