高效节能自吸泵是水泵厂家（上海长征泵阀）根据国内外相关技术资料整合改进后研发的一种结构新颖的产品，各项技术性能指标居于国内先进水平。下面由我们来介绍一下高效节能自吸泵的结构图。

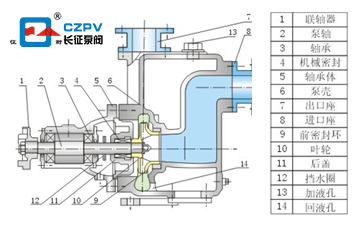

高效节能自吸泵的结构组成（配有结构图）

高效节能自吸泵的结构包括联轴器，泵轴，轴承，机械密封，轴承体，泵壳，出口座，进口座，前密封环，叶轮，后盖，挡水圈，加液孔和回液孔等组成。高效节能自吸泵采用轴向回液的泵体结构。高效节能自吸泵正常启动后，叶轮将吸入腔内的液体和吸入管路中的空气一起吸入，并在叶轮中完全混合。在离心力的作用下，液体夹带气体并流到涡旋室的外边缘。叶轮外缘形成一定厚度的白色泡沫带和高速旋转的液环。气液混合物通过扩散器进入气液分离室。此时，由于流量的突然降低，较轻的气体从混合的气液中分离出来，并且该气体继续上升并通过泵体出口排出。脱气后的液体返回到储液腔，再通过返回孔进入叶轮，再与从叶轮内部的吸油管吸入的气体混合，并在高压的作用下流向叶轮的外缘。高速旋转叶轮。随着这一过程的不断进行，吸气管道中的空气不断减少，直到排气完毕，自吸过程完成，高效节能自吸泵便可以正常运行。

高效节能自吸泵的轴承体底部还设有冷却室。当轴承座加热并且轴承座的温度升高超过70度时，任何冷却液管接头都可以注入到冷却室中以循环冷却。高效节能自吸泵的内部密封结构是前后密封环，用于防止液体从高压区域泄漏到低压区域。前密封圈安装在泵体上，后密封圈安装在轴承体上。高效节能自吸泵长时间运行时，密封圈在一定程度上磨损，影响高效节能自吸泵的效率和自吸性能时应该更换。
