单级双吸离心泵的拆卸步骤

2020/12/19 16:20:34

单级双吸离心泵又被称为单级双吸水平中开蜗壳式循环水泵离心泵,该泵的主要特征是输送介质的流量大。下面讲解一下单级双吸中开离心泵的拆卸步骤。

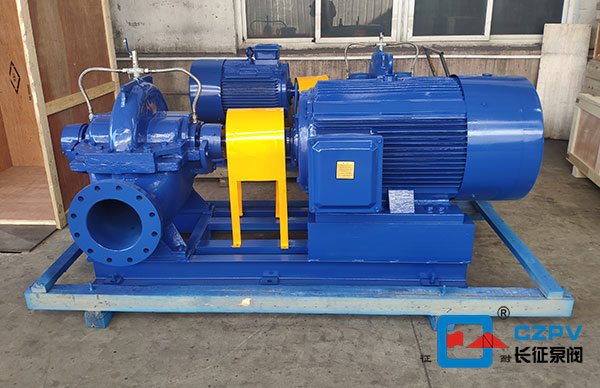

单级双吸离心泵

方法1:单级双吸离心泵装配的步骤如下(双吸离心泵的拆卸方法按照下述方法相反操作即可)。

1.把各处的连接螺栓和丝堵等分别拧紧在相应的位置上。

2.把纸垫和油毛毡分别放在相应的位置上。

3.把挡水圈装在轴上。

4.把密封环装到泵体或者泵盖上,并将机械密封静环装到盖架上。

5.对于连接轴的该泵,先把轴承和轴承垫圈装到连接轴并用挡圈固定后并装好。

6.把泵盖架装到电动机上用螺栓固定。

7.把机械密封,平键,叶轮,止动垫圈装到轴上,并用叶轮螺母拧紧。

8.把电动机,泵盖架组件装到泵体上并用螺栓,螺母拧紧,然后装放气阀。

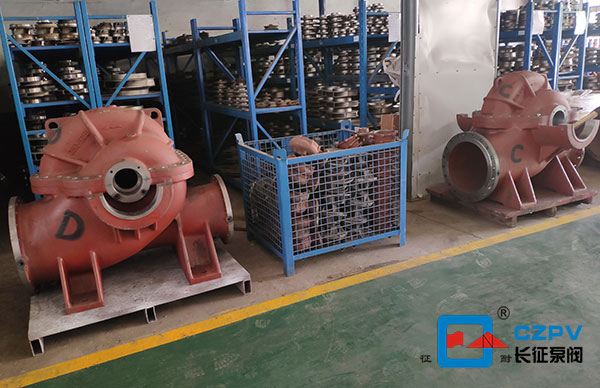

单级双吸离心泵拆卸图

方法2:单级双吸离心泵的拆卸步骤

1、分离泵壳

①拆下联轴器销子,把水泵与电机分离。

②拆下螺栓及销子,使泵盖与下部的泵体分离,然后把填料压盖卸下。

③拆开与系统有连接的管路(如空气管和密度水管等),并用布包好管接头,防止落入杂物中。

2、吊入泵盖

检查上述工作完成后,可以吊下泵盖。起吊时,保持平稳,并注意不要与其他部件碰磨。

3、吊转子

①把两侧轴承体压盖松下并拿开。

②用钢丝绳栓在转子两端的填料压盖处起吊,保持平稳和安全。转子吊出后应该放在专用的支架上,并放置牢靠。

4、转子的拆卸

①把该泵侧联轴器拆下,妥善保管好连接键。

②松开两侧轴承体端盖并把轴承体取下,然后依次拆下轴承紧固螺母,轴承,轴承端盖及挡水圈。

③把密封环,填料压盖,水封环,填料套等取下,并检查其磨损和腐蚀的情况。

④松开两侧的轴套螺母,取下轴套并检查其磨损情况,必要时予以更换。

⑤检查叶轮磨损和气蚀的情况,如果继续使用,则不必将其拆下。如果需要卸下时,要用专门的拉力工具边加热边拆卸,避免损伤泵轴。

以上是我们公司为您总结的两种单级双吸离心泵的拆卸步骤,拆卸时可以选择其中一种方法。如果想要咨询更多双吸泵的选型信息,请及时联系站内客服。我们有专业工程师一对一为您进行解答。
