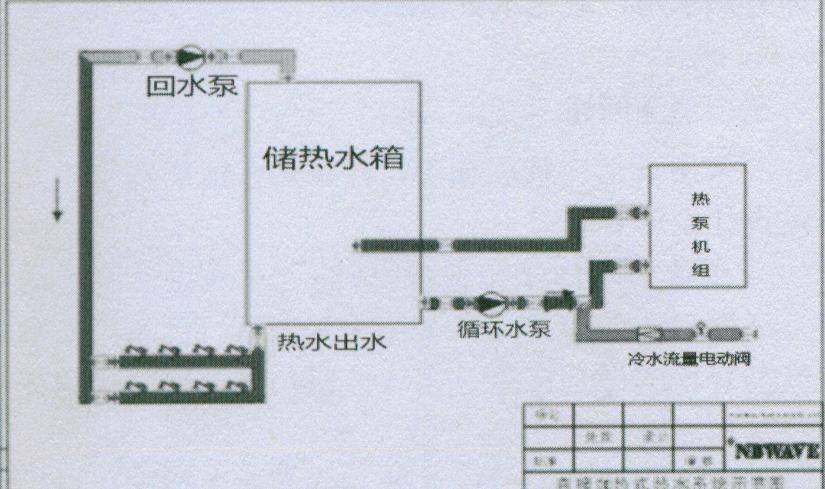

不会画图，说个简单的循环泵水管走向：热水箱到用水处A，再从用水处A到用水处B，再从B到C，所有要用的地方都接上之后，接回到热水箱，临近热水箱时接上循环泵，泵的水流方向往热水箱方向，再加上循环控制器，可以用温控的。
1、热水循环泵安装在系统的回水管道上，具体位置要不影响房间的布局，为安装检修方便，泵的两侧可加阀门。

2、不连续使用的泵，可安装在旁路上，原主管加一个阀门，停泵时打开阀门自然循环。

①、关闭所有电器的电源和主热水器的水压。这可能需要关闭阀门的主要水源家里取决于管道在自己的居住情况。切成的是来自热水器的热水管道。您还需要切入，助长了热水器冷热水供应线。的单向阀将被放置在此管道上，因此，只有冷水流入的水加热器和循环的热水不能流出到冷水线。

②、使用所提供的连接法兰和泵安装在水平位置。凸缘泵厂商提供的有一个带螺纹的插入件拧入，然后可以将泵管法兰用螺栓连接到现有的管道。根据不同的热水供给管的直径尺寸也就确定了适当的附件，用于法兰连接的管道。法兰将有高温密封或O型圈，使防水连接。一般是由于水泵的小尺寸，也不会需要任何额外的支持以外的水管以确保单位。大多数循环泵必须每天24小时运行，并需要一个专用的双插座提供电源。
③、切热水只是下面的水龙头连接线，进入下沉区。本联合的距离越近的水龙头，从泵浦电路的热水就会流的速度越快。在此管接头的水将返回到再循环回热水箱的冷水管。正常的热水管道循环泵将热水向下移动到接收器，但必须为水的返回路径。这是返回行再循环水回热水器。

④、所有的热水循环泵电路与泡沫保温管路绝缘.. 这是重要的，热水会快速松通过暴露在管道的热量，并且被移动或分发。
