增压泵正确安装图方法

2021/3/16 14:48:42

立式管道增压泵的安装方法尤为重要,正确的安装图会影响到后期管道增压泵性能的发挥和使用寿命,请务必认真执行。增压泵正确的安装方法分为几种,分别是准备基础工作,准备附件,增压泵固定,管路对接。下面增压泵的厂家为您讲解几种主流管道增压泵安装示意图以及安装时的要求配件。按照下面四种增压泵的正确安装方法,可以涵盖市面上所有的常用水泵。其他类型的管道增压泵只需找到进出水口,安装方法大致相同。

一、准备基础工作

基础是说多级增压泵的安放水泥机台,自来水增压泵需要安装在水平并且强度不小于C20的钢筋混凝土基础上。管道增压泵安装重要的一步是做好水泥基础机台。

二、准备附件

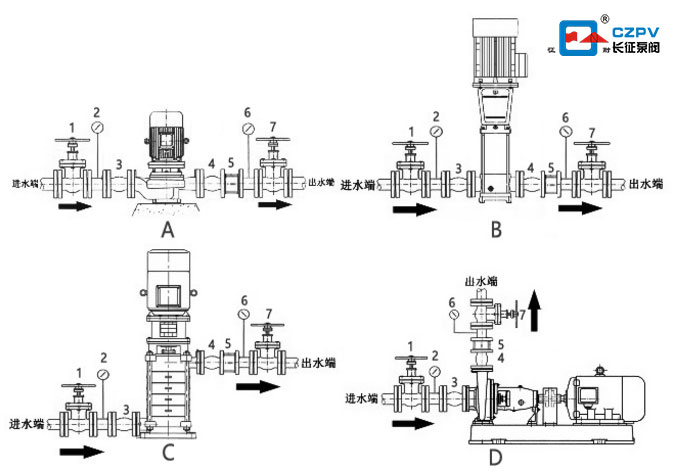

为了后期方便检修,安装附件缺一不可。例如下表序号为增压泵附件(安装辅助配件清单及作用),部分附件是可以选择安装的。图A,图B,图C,图D分别代表四种不同类型的增压泵,附件相同。

增压泵正确安装图方法

序号 1 2 3 4 5 6
名称 进水阀门 进水压力表 进水软接 出水软接 出水压力表 出水阀门
作用 方便检修调试 观察水源 减少振动方便安装 减少振动方便安装 观察水压 方便检修调试
备注:如果进水端从低于水泵的地下水池吸水,需要加装底阀,部分扬程可能需要真空引水装置。

具体名称和数量及用途如下:

进出水各装一个阀门,为了检修和调试。没有装压力控制装置的,进出水阀门还可以调节流量和压力,阀门×2个。

进出水各装一个软接,为了防止加工管路时的误差致使装机困难,也可以方便后面维护时候的拆装机,柔性软接×2个。装到便拆立式循环水管道增压离心泵的进水口,防止有杂质进入损坏,Y型过滤器×1个。

进出水各装一个,进水装压力表是为了观察水源,出水装压力表为了观察出水压力情况,指针式压力表×2个。法兰用于和法兰连接的多级增压泵对接,活结用于螺纹连接的泵对接,法兰或活结各×2个。

法兰垫若干,用于法兰连接密封。

螺丝若干,用于法兰连接紧回。

如果是自动增压泵,就不需要再准备单向阀了。单向阀撞到出水口防止水回流,单向阀×1个。

三、增压泵固定

增压泵管道非常重要,并不是把管道增压泵牢牢固定在水泥机台就行,必须用水平尺检查并保证前后左右方向都是水平状态,否则可能有异常声音或者影响使用寿命,保证增压泵安放平稳后,用螺丝锁紧底座亦可。如果是对噪声要求较高,在多级增压泵底座下面,可以安装橡胶减震垫或者专业的减震设备。

四、管路对接

固定好增压泵之后,开始对接安装附件以及外部管路。管路和阀门附近应该装有独立的支撑装置,严禁把管路阀门的重量直接施加压力到管道增压泵上。
