如何拆卸循环水泵叶轮?

2021/3/29 14:40:48

大型的循环水泵叶轮体积较大,叶轮孔与轴的位置有误差,造成冷却水循环泵叶轮的拆卸比较麻烦。转子运行时间长,介质的腐蚀以及污物把轴与套之间的间隙堵住了,无法单独取下定位套,只能随着叶轮一起取下,这会增加叶轮的拆卸难度。

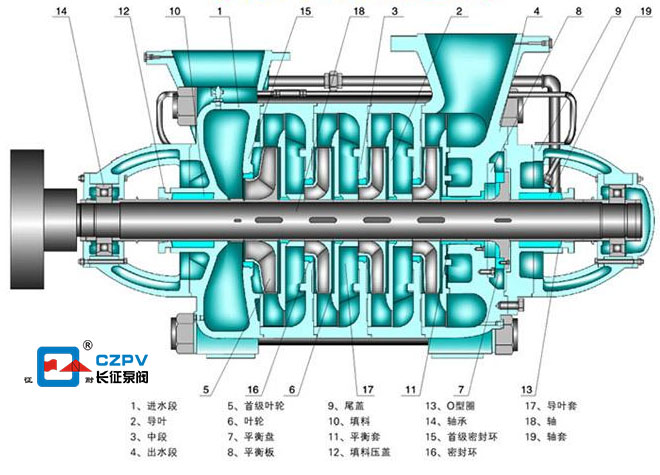

G型锅炉给水循环泵拆卸结构图

循环水泵叶轮的拆卸顺序

1)拧掉吐出侧轴承压盖上的螺栓和吐出段,填料函体,轴承体三个零部件之间的连接螺母,卸下轴承部件。

2)拧掉轴上的圆螺母,依次拆下轴承内圈,轴承压盖与挡套后,拆卸下填料体,包括填料压盖,填料和填料环等。

3)依次拆下轴上的O型密封圈,轴套,平衡盘和键后,拆卸下吐出段,包括平衡环和末级导叶。

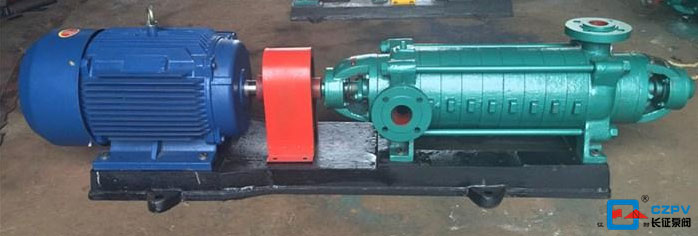

G型锅炉给水循环泵图片

4)拆卸下末级叶轮和键后,拆卸下中段,包括导叶。按照相同的方法继续拆卸下G型锅炉给水循环泵余下各级的叶轮,中段和导叶,直到拆卸下首级叶轮。

5)拧掉吸水段与轴承体的连接螺母和轴承压盖上的螺栓后,拆卸下轴承部件。

6)把轴从吸入段中抽出,拧掉轴上的固定螺母,依次把轴承内圈,O型密封圈,轴套和挡套等拆卸下来。

以上是水泵厂家的总结。
