无堵塞纸浆泵结构形式

两相流纸浆泵采用了两相流理论的设计原理，对两相流无堵塞纸浆泵进行水力设计，使高吸程无堵塞纸浆泵过流部件的水力性能能符合固液两相流动的规律，进而减少了液体对过流部件的磨损，大大提高了纸浆泵的工作效率和使用寿命。

（1）自吸式无堵塞纸浆泵为后开门结构，维修时不必拆卸管路，只需把电机向后移动，拆卸和维修使用方便。

（2）无堵塞纸浆泵的进出口法兰按照压力进行设计。

（3）叶轮采用三叶片(或六叶片)，敞开式叶轮，不需要轴向推力补偿，易于维修，堵塞机会低。

（4）气蚀性能很好，寿命长。构造紧凑，实际使用寿命比普通纸浆泵提高两到三倍。

（5）轴封主要有泵送环加单端面机封，填料密封、单端机封、串联式机封、双端面机封，泵送环与单端面机封组合密封、动态密封共六种型式，用户可根据要求和实际使用工况选用适合的。

（6）叶轮采用精密铸造工艺并且经过平衡校验。

（7）材料有铸铁、铸钢、普通不锈钢、双相不锈钢四种。

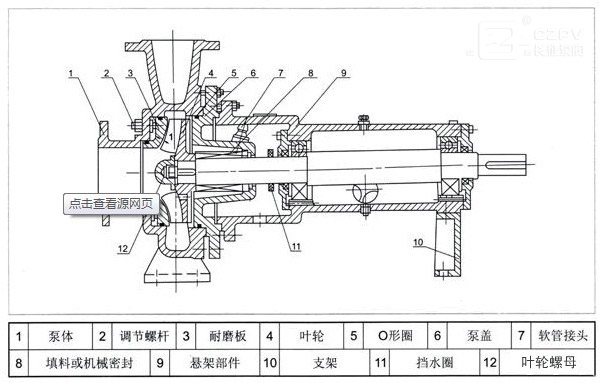

纸浆泵结构图
