离心泵的配件有哪些?

2021/5/27 14:49:52

离心泵因为结构不同,离心泵的配件也各有不同。今天我们讲一下卧式离心泵的配件。卧式离心泵的配件有泵体,叶轮,叶轮螺母,机械密封,泵盖,挡水圈,螺塞,底座,电机。

离心泵泵体

泵体

离心泵泵体是容纳叶轮中排出的液体,将液体的动能转化为压力。使离心水泵正常运行,这需要泵体有良好的工艺特性以及足够的强度。泵体也叫泵壳,是离心泵的主体。起到支撑固定的作用,并且与安装轴承托架相连接。

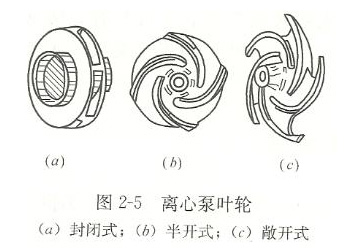

离心泵叶轮

叶轮

离心水泵叶轮的叶片一般为后弯式叶片。叶片有圆柱形、扭曲形两种,使用扭曲叶片可以减少叶片的负荷,并且可以改善离心泵的吸入性能,抗气蚀能力得到提高,制造难度大,造价高。

叶轮螺母

离心泵叶轮螺母是固定叶轮专用的螺母,用来把叶轮拧紧在传动轴上。材料一般为不锈钢或者铜等。

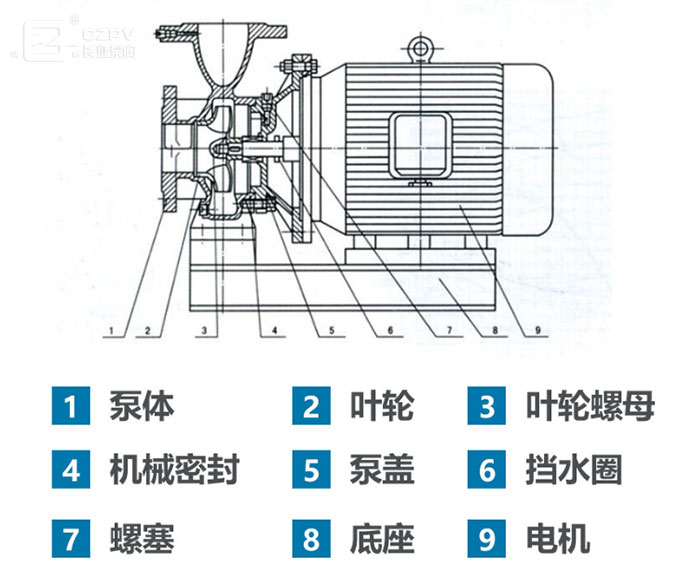

离心泵结构图

机械密封

离心泵机械密封是指安装运行在泵类产品中起动态密封作用的装置,可以有效避免离心水泵蜗壳中的流体介质通过泵轴流出泵外的一种配件。

泵盖

离心式水泵泵盖由金属制成,泵盖上有橡胶密封垫,可以防止刹车液泄露。泵盖对机械密封起到固定作用。把机械密封中的静环和机封盖固定在泵盖上。

挡水圈

离心泵挡水圈起到辅助密封的作用,和盘根以及机械密封一起,防止测漏。

螺塞

耐腐蚀离心泵螺塞主要起到密封作用。

底座

离心水泵底座起到支撑和固定泵体的作用,和泵壳铸成一体,离心泵底座上有付了款,用来与基础或者底板固定。

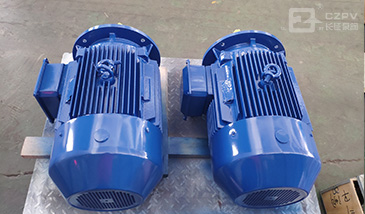

离心泵电机

电机

离心泵的驱动设备是电机,电机采用的是高效率三相异步电动机。

离心泵厂家总结。
