水泵型号及字母代表含义

2021/6/8 15:51:08

每台水泵的型号代表的字母都具有不同的含义,水泵型号是指水泵的工作性能和输送的介质,以及结构特点等,水泵的种类繁多,用户在选购水泵时也比较困难,下面介绍一些常见的水泵型号。

例如,

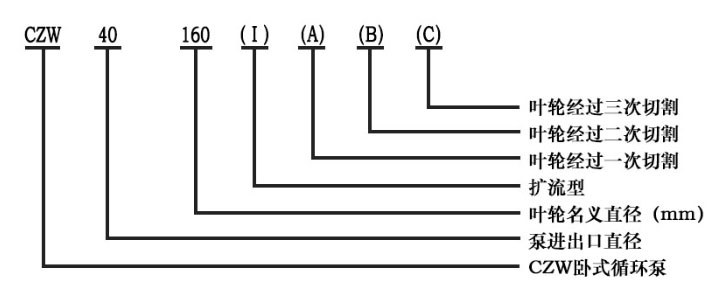

卧式循环泵型号意义图

1.CZW-80-160(Ⅰ)(A)(B)(C)

CZW-CZW卧式循环泵

80-泵进出口直径

160-叶轮名义直径(mm)

Ⅰ)-扩流型

A)-叶轮经过一次切割

B)-叶轮经过二次切割

C)-叶轮经过三次切割

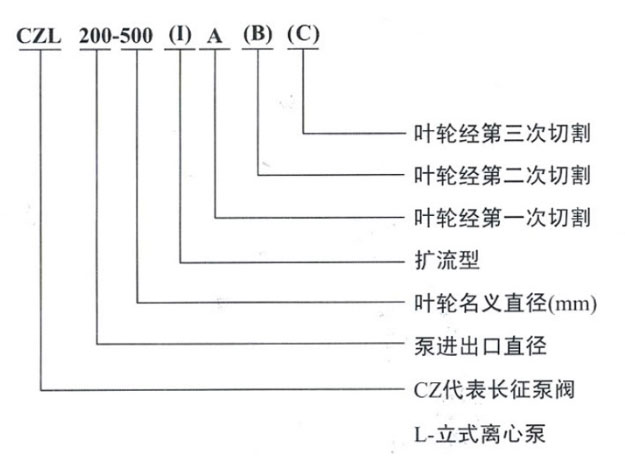

立式离心泵型号意义图

2.CZL-200-500-(Ⅰ)A(B)(C)

CZL-CZ代表长征泵阀

200-泵进出口直径

500-叶轮名义直径(mm)

Ⅰ)-扩流型

A-叶轮经过一次切割

B)-叶轮经过二次切割

C)-叶轮经过三次切割

3.CZOW-800-980(Ⅰ)A

CZOW-单级双吸卧式离心泵

800-泵进出口直径800(mm)

980-叶轮名义直径980(mm)

Ⅰ)-扩流型

A-叶轮经过一次切割

4.50FSB-30(D)

50-进口直径50(mm)

FS-过流部件采用氟塑料材质

B-单级单吸悬臂式离心泵

30-扬程30(m)

D)-短支架联接式

5.IS100-80-160A

IS-单级单吸清水离心泵

100-泵吸入直径100(mm)

80-泵排出口直径(mm)

160-叶轮名义直径160(mm)

A-叶轮经过一次切割

6.50GDL(S)12-15×5-B

50-进出口直径为50(mm)

GDL-立式多级管道离心泵

S)-下吸上吐式

12-设计点名义流量12(m³/h)

15-设计点单级名义扬程15(m)

5-级数是5级

B-便拆式结构

7.200LTP400-32/4(Ⅰ)

200-泵进出口直径(mm)

LTP-立式节能泵

400-流量(m³/h)

32-名义扬程(m)

4-电机级数(4级)

Ⅰ)-(Ⅰ)型为YE2高效电机 (Ⅱ)-(Ⅱ)型YE3高效电机 (Ⅲ)-(Ⅲ)型为YES高效永磁电机

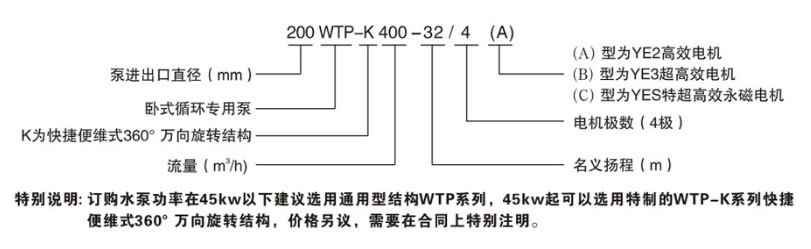

卧式节能泵型号意义图

8.200WTP-K400-32/4(A)

200-泵进出口直径(mm)

WTP-卧式节能泵

K-K为快捷便维式360度万向旋转结构

400-流量(m³/h)

32-名义扬程(m)

4-电机级数(4级)

A)-(A)型为YE2高效电机 (B)型为YE3超高效电机 (C)型为YES特超高效永磁电机

9.50ZX12.5-50PB

50-表示吸入口径(mm)

ZX-表示自吸泵

12.5-表示流量(m³/h)

50-表示扬程(m)

P-表示不锈钢

B-表示防爆电机

10.FG35-1

F-F表示不锈钢材质

G-G型单螺杆泵

35-螺杆名义直径(mm)

1-1表示一级泵 2-2表示二级泵

关于更多水泵的型号含义图请看水泵产品栏目页,也可以在线咨询专业工程师。水泵厂家总结。
