多级离心泵可以分为立式多级离心泵、卧式多级离心泵等。立式多级离心泵型号GDL、LG、LG-B;卧式多级离心泵型号DG、CHL、CHDF、TSWA、D型等。
多级离心泵型号大全
1.GDL立式多级管道离心泵
立式多级离心泵是水泵节能公司在国内外优秀泵型上结合众多用户的使用需求以及消防有关标准设计研发的新一代离心泵产品。立式多级泵吸入口和排出口位于同一直线上。立式多级管道离心泵可广泛用于热水循环、高层建筑给水、农田灌溉、消防增压、食品、酿造、化工、医药等行业领域。
立式多级管道离心泵型号意义
50GDL(S)12-15×5
50-泵进出口直径(mm)
GDL-立式多级管道离心泵
(S)-下吸上吐式
12-泵设计流量(m³/h)
15-泵设计点单级扬程(m)
5-级数
2.LG、LG-B型立式不锈钢矿用多级离心泵
矿用不锈钢立式多级离心泵是根据我国对高层建筑给排水开发的新一代多级离心泵产品。LG、LG-B型立式多级泵采用高效节能的优秀水力模型,具有振动小、噪音低等优点。广泛适用于办公大楼、住宅、宾馆等高层建筑恒压供水、喷淋和消防供水设备配套使用。
立式不锈钢矿用多级离心泵型号意义
50LG-B18-20×6
50-泵进水口直径(mm)
LG-B-立式多级泵便拆式结构
18-泵设计流量(m³/h)
20-泵设计点单级扬程(m)
6-级数
3.DG型中低压高压锅炉给水多级离心泵
DG型多级锅炉给水泵为卧式单吸多级分段式离心泵,可以用于输送清水或者物理化学性质类似于清水的液体,不但适用于中、低压锅炉给水,而且适用于城市、工厂高扬程输水。输送介质温度不高于160℃。
高压锅炉多级给水泵型号意义
DG5-27×3
DG-单吸多级锅炉给水泵
5-流量(m³/h)
27-扬程(m)
3-级数
4.CHL轻型卧式多级离心泵
卧式多级离心泵主要用于家庭型中央空调循环以及工业上液体的传输。叶轮导叶利用不锈钢板冲压焊接制成,配有加长轴电机,轴向入口和径向出口。
轻型卧式多级离心泵型号意义
CHL4-20
CHL-轻型卧式多级离心泵
4-流量(m³/h)
20-级数
5.CHDF卧式不锈钢多级离心泵
不锈钢卧式多级离心泵采用加长轴电机,轴向吸入,径向排出。不锈钢离心泵的过流部件均为不锈钢材质,具有高效节能、适用范围广等特点。广泛应用于工业上和家庭型中央空调循环的液体输送。
卧式不锈钢多级离心泵型号意义
CHDF4-30
CHDF-节段式卧式多级离心泵
4-流量(m³/h)
30-级数
6.TSWA卧式多级离心泵
卧式多级离心泵采用分段式结构,是新研发的节能新品。具有效率高、抗气蚀性能好,使用寿命长等特点。卧式多级泵可以输送低于80℃以下的清水或者类似于物理、化学性质类似于水的液体。

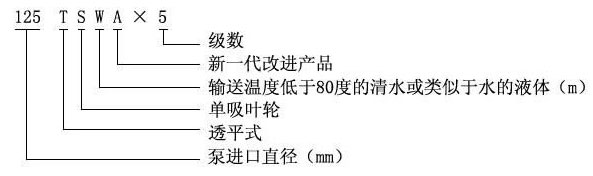

卧式多级离心泵型号意义
125TSWA×5
125-泵进水口直径(mm)
T-透平式
S-单吸叶轮
W-输送温度低于80℃以下的清水或者类似于物理、化学性质类似于水的液体
A-新一代改进产品
5-级数
7.D型不锈钢多级卧式离心泵
卧式分段式多级离心泵是分段式单吸多级离心泵,用于输送清水没有腐蚀性的液体,可以输送矿山排送酸性水、高层建筑增压供水、工业和城市给排水、远距离输送水、采暖和浴室等场合使用。
卧式离心泵型号意义
50D8×5
50-口径(mm)
D-分段式多级离心泵
8-扬程(m)
5-级数
离心泵厂家总结。
