如何看纸浆泵性能曲线图?

2021/7/29 16:40:45

如何看纸浆泵性能曲线图?有很多人对此抱有疑问。其实只要了解纸浆泵的说明书后很好理解这一问题。纸浆泵型号参数性能曲线图如下。推荐阅读:两相流无堵塞纸浆泵的型号说明

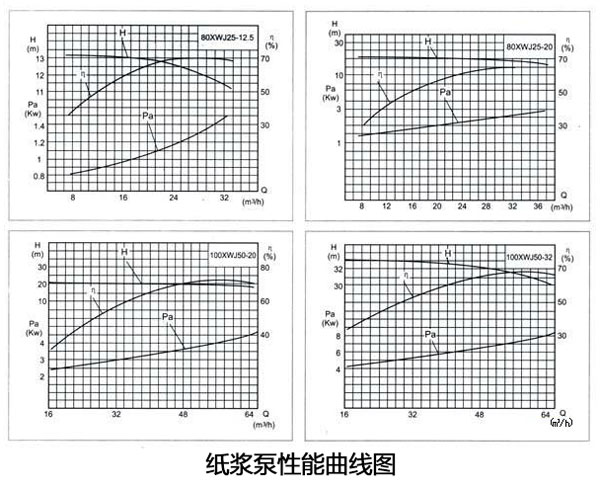

纸浆泵性能曲线图

纸浆泵主要型号性能参数有流量(Q)、扬程(H)、轴功率(N)、效率( η)等。在离心式纸浆泵转速一定时,纸浆输送泵的扬程(H)、轴功率(N)、效率( η)会随着实际流量(Q)的大小进行变化,水泵节能公司会在每台纸浆泵出厂前配有纸浆泵使用说明书,便于您更好的了解纸浆泵产品。并且会在无堵塞纸浆泵说明书里绘制纸浆泵型谱图和性能曲线图。如上图所示,节能纸浆泵的性能曲线图上标有流量和扬程,流量为水泵坐标,扬程为垂直坐标。当扬程升高时,流量下降。能从流量查找处扬程,亦能从扬程查找出流量。可以清楚的看到还有一条效率曲线( η),中间是高效率区范围,两边会比较低,明确标出流量和扬程在中间端是效率较高的,在对水泵选型时,要注意选取流量、扬程、效率曲线都处于高效区范围内。4Pa表示的是0.4米的扬程。

纸浆泵的性能曲线图由水泵厂家总结。
