单级双吸离心泵是离心泵的一种，单吸双吸卧式离心泵型号有很多种，用户可以根据不同的型号选择出适合自己的单级双吸泵，一般用户会选择200kw功率的双吸泵。下面讲解单级双吸离心泵结构及其组成。

单级双吸离心泵结构及其组成

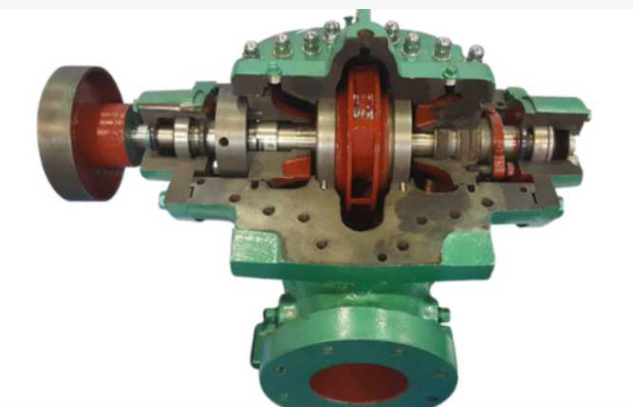

由上图单吸双吸离心泵结构组成图可以看出，双吸泵结构组成由很多配件组成，有1.轴承体乙、2.轴承垫圈、3.轴承、4.骨架油封、5.轴承压盖、6.泵体、7.填料压盖、8.填料、9.填料环10.填料挡套11.填料轴套12.泵盖13.叶轮14.水冲洗管部件15.密封环16.机械密封轴套17.密封体18.机械密封19.O形圈20.密封压盖21.挡水圈22.O形圈23.轴套24.轴承体甲25.轴承挡圈26.弹性挡圈27.轴28.泵联轴器29.圆螺母30.止推垫圈等众多配件组成。双吸中开泵叶轮结构对称，无轴向力，运行比较平稳。蜗壳泵吸入口和吐出口都在轴心线下方，水平方向和轴线成垂直位置、检修时，无需拆卸进水，维修十分方便。从联轴器方向看去，双吸泵是逆时针方向旋转。也可以根据用户需求改成顺时针方向旋转。

单级双吸离心泵结构及其组成由离心泵厂家总结。推荐阅读：单级双吸离心泵的结构图及原理
