衬氟离心泵安装和分解

2021/8/10 15:54:54

衬氟离心泵根据型号可分为IHF衬氟离心泵FSB衬氟离心泵。衬氟离心泵的离心泵的一种,衬氟离心泵结构可分为泵体、叶轮轴、轴承箱、电机等离心泵配件构成。泵体里表面有聚四氟乙烯(PTFE)材质,具有抗各种有机溶剂和抗酸抗碱的特性。下面讲解氟塑料离心泵的安装和分解。

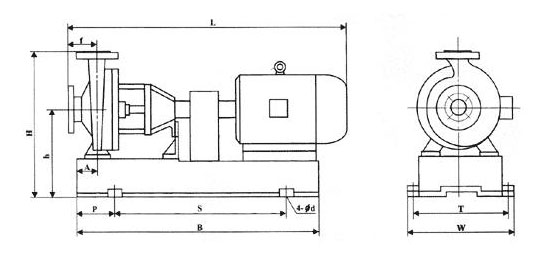

衬氟离心泵安装图

衬氟离心泵的安装

1)化工衬氟离心泵在安装前,应该对水泵和电机进行检查,确认各个部分完好无损后,再检查泵内有没有杂物堵塞。

2)把衬氟塑料离心泵放在水平位置上,接着接好进口管和出口管,安装完成后再接通电源。然后用手活动联轴器。检查外观有没有磕碰划痕等现象。转动灵活后安装完成。

3)衬氟合金离心泵重量不能直接由泵体支撑,进口和出口管路需要加装支撑架。扬程高的离心泵出口应该安装逆止阀,可以有效防止突然停机出现的水锤情况。

4)氟塑料离心泵的连接处要保证密封效果。可以防止漏气和漏液情况的发生。

5)运行中发现有异常时,应该及时停车查看原因,排除故障后方可正常运行。

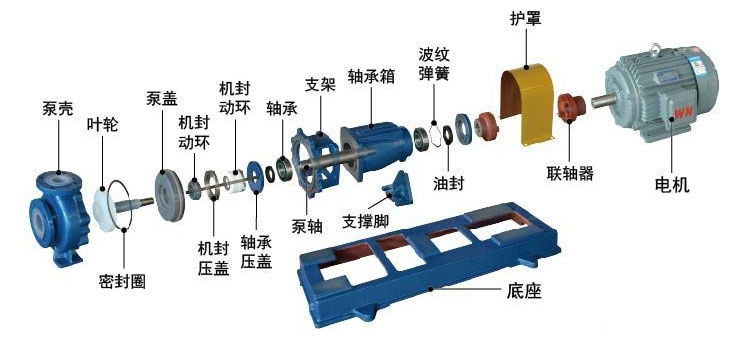

衬氟离心泵分解图

衬氟离心泵的分解

1)衬氟离心泵进出口阀门关闭,电机底脚螺栓拧掉,泵体和支架连接螺栓松开,分开泵体和叶轮以及电机等配件。

2)电机后面的风罩拆下后,电机尾部锁紧螺栓松开,用工具敲击螺母与拉紧螺栓,叶轮的尾椎和电机轴上的轴套被分开,分开叶轮、泵盖、机械密封和支架。

3)机械密封动环的两个固定螺钉松开,从叶轮轴上拿出机械密封动环,依次拿出泵盖,泵盖上的机械密封压盖螺钉拆下,再从泵盖上拿出机械密封的静环。

4)假如要更换衬氟离心泵的泵体部分,只需把进口和出口管道的连接螺栓与泵体的底脚螺栓分离即可。

衬氟离心泵安装和分解由离心泵厂家总结。
