常见的水泵类型有哪些?

2021/8/31 16:42:13

水泵是一种常用的输送水和液体介质的机械设备,常见的水泵类型有很多,下面将按照泵轴旋转方向、级数、吸入方式、形式、驱动方式、结构、轴向力平衡方式、用途、材质、结构形式、工作原理和结构特征等进行分类。

泵轴旋转方向

可以分为卧式和立式以及斜式,一般用到卧式泵和立式泵会比较多。

级数

可分为单级和复级。

吸入方式

可划分为单级单吸离心泵和单吸双吸离心泵

形式

分座式、可移动式、管道式、共座式、中心支撑式。

驱动方式

直接连接、齿轮传动、液力耦合传动式和共轴式等。

结构

自吸式、屏蔽式、液下式和潜液式等。

轴向力平衡方式

平衡盘式、平衡孔式和自身平衡式等平衡方式。

用途

水泵可以按照用途进行划分,分别是循环水泵、污泥螺杆泵、污水泵、节能水泵、排污泵、清水泵、消防泵、增压泵、潜水泵等。

材质

有氟塑料离心泵、铸铁气动隔膜泵、不锈钢气动隔膜泵、铝合金气动隔膜泵、工程塑料气动隔膜泵等材质。

结构形式

按照结构形式可分为隔膜泵、离心泵、磁力泵、齿轮泵等。

工作原理和结构特征

容积式泵

容积式泵是依靠泵内容积的变化来提高液体压力,可分为往复式和转子式。

往复式分类表

往复式
活塞式、柱塞式 隔膜式
蒸汽双作用式 电动式 单缸 双缸
单缸 双缸 单作用 双作用 液体作用式、机械作用式
单缸、双缸、三缸、多缸
转子式分类表
转子式
单转子式 多转子式
划片式 活塞式 挠性元件式 螺杆式 蠕动式 齿轮式 凸轮式 旋转活塞式 螺杆式

叶片式泵

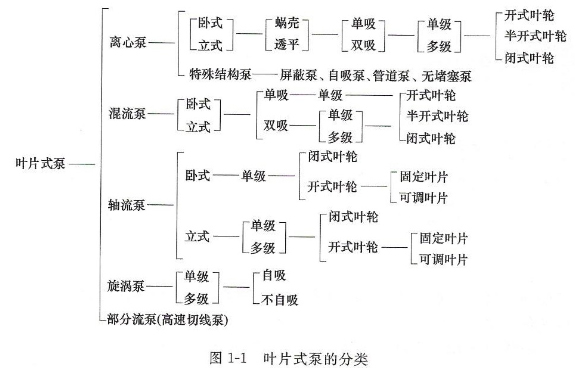

叶片式泵分类

叶片式泵是借助离心力把能量传递给液体,来输送液体的泵。

其他类型的泵

是指除了容积式泵和叶片式泵以外的其他泵型。如射流泵、水锤泵等。

水泵的常见类型按照工作原理和结构特征进行划分,可分为容积式泵、叶片式泵、其他类型的水泵等泵型。以上由水泵厂家总结。
