水泵的特性曲线是指水泵中性能参数之间的关系曲线。制定水泵性能曲线图是为了快速找出所需要的泵型。使选择出的水泵型号可以在高效区内正常运行。

Q-H曲线

Q代表流量，H表示扬程，Q-H表示流量和扬程的关系。以离心泵为例，扬程在较大流量范围内是随着流量的增加而减小的。离心泵型号不同，流量扬程曲线的形状也不相同。有的曲线平坦，适用于扬程变化不大流量变化较大的场合，而有些曲线比较陡峭，适用于扬程变化范围大而流量不允许变化太大的场合使用。Q-H曲线，即流量和扬程曲线是一条不规则的下倾曲线。选泵时工况点在流量和扬程高效区范围内。

Q-N曲线

Q表示流量，N表示轴功率，Q-N表示流量和轴功率的关系。轴功率随着流量的增大而增大。当流量Q=0时，泵轴的功率较小。启动前压水管路闸阀是完全关闭的，等到电机运行正常后，压力表的数值达到预定值时，再缓慢打开闸阀，水泵会正常工作运行。Q-N曲线是液体介质输送时流量和轴功率之间的关系，抽吸的液体容量不同时要进行换算。

Q-η曲线

Q表示流量，η表示效率。Q-η曲线表示流量和效率的关系。刚开始效率随着流量的增加而增加，等到数值为较大值时，效率又会随着流量的增加而下降。这时曲线较大值相当于效率较高点。水泵在该点时是较高效率。该点为离心水泵的设计点。选泵时，可以使水泵效率在高效区范围内运行。

Q-Hs曲线

Q表示流量，Hs表示允许吸上真空高度，Q-Hs表示流量和允许吸上真空高度的关系。实际的Hs应该小于Q-Hs曲线上的数值。

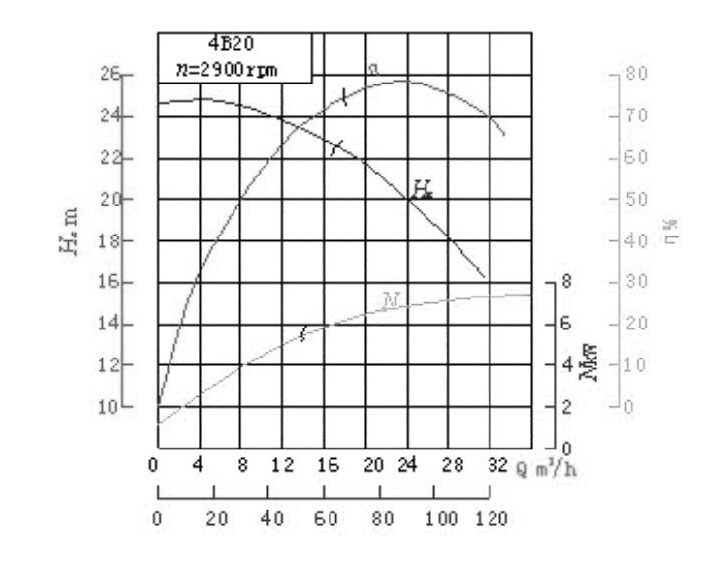

水泵性能曲线图是指液体在泵内运动规律的外在表现形式，是水泵扬程和流量之间的关系曲线，在转速固定时，扬程（H）、轴功率（N）、效率（η）、允许吸上真空高度（HS）等随着流量（Q）的变化的关系。可以作为选泵的依据。水泵厂家总结。
