有些新用户在购买水泵前,不知道
1.管线应该尽量垂直于地形等高线这样利于管破洞稳定,可以尽量缩短管路长度。铺设的角度应该根据观察土体的稳定要求来定,一般使用的管坡是:1:2~1:3。
2.管路应该尽量布置在较低压力线以下,防止管内出现水柱分离现象。
3.

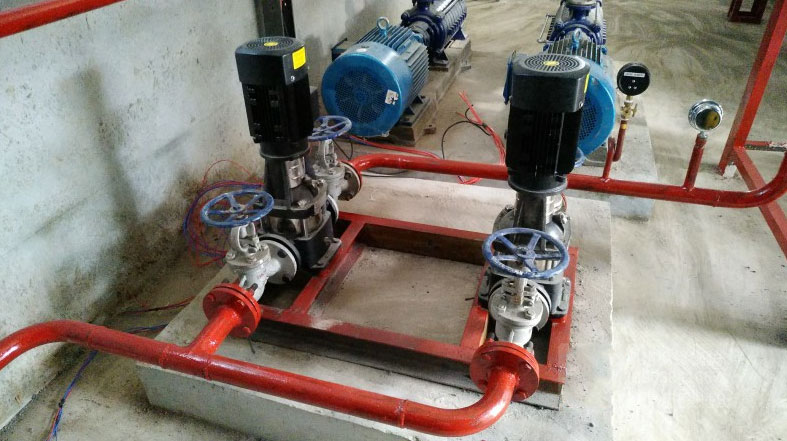

水泵水管和出水管的布置设计
1.吸水管应该有沿水流方向连续上升的坡度,一般会≥0.005,应该避免由于允许误差与泵房管道不均匀下沉引起的吸水管倒坡,必要时使用较大的上升坡度。为了阻止气囊产生,应该使沿着吸水管线的较高点在水泵吸入的顶端。吸水管的断面一般应该大于吸入口的断面,吸水管路上的变径管可以使用偏心大小头来保持渐缩管的上边水平。
2.每台水泵应该设立单独的吸水管直接从清水池里吸水。假如几台水泵使用合并吸水管时,应该使合并部分处于自灌状态,吸水管数目不能少于两条,连通管上应该安装阀门,假如有一条吸水管发生故障时,其他吸水管应该仍然可以满足泵房设计水量的要求。
3.吸水管路应该尽量缩短、配件应该尽量减少,一般会使用钢管或者铁管,应该尽量防止接口漏气。
4.泵站的吸水管一般没有设置联络管,假如因为有些原因必须减少水泵吸水管的条数,在设置联络管时,可以在联络管上设置必要数量的闸阀,用来确保泵站的正常运行。但应该尽量避免这种情况的发生,水泵在吸入工作时管路上设置的闸阀越多,出现事故的概率也就越大。只适用于吸水管路很长又不能设置吸水井的情况。
一般情况下为了确保安全供水,输水干管通应该设置两条,泵站内水泵台数一般在2~3台以上。这时需要考虑有一条输水干管发生故障需要修复时,应该使用备用水泵输送水。
5.假如水泵位于较高检修水位以上吸水管可以不用安装阀门,相反吸水管上应该安装阀门,用来便于水泵的检修工作,阀门一般使用手动。
6.为了阻止水泵吸入空气,吸水管进口在较低水位线下的淹没深度应该不低于0.5m~1m,假如淹没深度不可以满足要求时,应该在管子末端装置水平挡板。
7.吸水管的直径是d,为了阻止水泵吸入井底沉渣,确保水泵工作时有良好的工作条件,应该遵守以下规定。
(1)吸水管上喇叭口的直径一般可以使用D=(1.3~1.5)d。
(2)吸水喇叭口边缘和井壁的净距不应该小于(0.75~1)D。
(3)在同一井中安装几根吸水管时吸水喇叭口之间的距离不低于(1.5~2.0)D。
8.吸水管的设计流速建议使用以下数值。
(1)管径小于250mm时是1.0m/s~1.2m/s。
(2)管径在250mm~1000mm时是1.2m/s~1.6m/s。
(3)管径大于1000mm时是1.5m/s~2.0m/s。
压水管的布置
泵站的安全要求相对较高,压水管路布置时需要满足以下条件。
1.每台水泵可以输送水到任何一条输水管中。
2.可以使任何一台水泵以及闸阀停用检修不会影响其他水泵工作。
压水管的布置要符合以下要求。
1.出水管一般使用钢管和焊接接口,为了便于安装与检修,可以在适当的地方设置法兰接口。
2.为了便于安装和阀座管路上的应力传到水泵,应该在吸水管路和压水管路上设置伸缩节或者是可以曲绕的橡胶接头。
3.出水管上应该设置闸阀和止回阀以及压力表,并且设置防止水锤的装置,防水锤装置能用气囊式水锤消除器或者缓缓关闭与速闭止回阀等等。直径≥300mm时可以使用电动阀门或者液压传动阀门。止回阀一般装在水泵和压水闸阀之间。假如水锤现象不严重,是地面式泵站时可以把止回阀放在压水闸阀的后面,或者把止回阀装设在泵站外特别设置的切换井里。
4.压水管的设计流速建议使用以下数值。
(1)管径小于250mm时是1.5m/s~2.0m/s。
(2)管径在250mm~1000mm时是2.0m/s~2.5m/s。
(3)管径大于1000m/s是2.0m/s~3.0m/s。
5.为了承受管路中内压力形成的推力,在各个弯头处应该设置专门的拉杆和支墩。
水泵出水联络管与出水总管一般会在泵房内布置,联络管上闸阀布置应该满足任何一台水泵与闸阀检修仍然可以确保泵房可以正常出水。
泵站一般会在站外输送水管路上设置一个检修的闸阀,或者每台水泵应该增加一个检修的闸阀,每台水泵出口设置两个闸阀。闸阀经常是开启状态,只有在修理水泵或者水管上的闸阀时方能关闭。可以减少压水总联络管上的大闸阀个数,是较为安全稳妥又经济的方法。
闸阀与联络管路上的闸阀检修时,使用机会很少不易磨损,一般不会考虑维修时的备用问题。
四台水泵向两条总压水管供水布置时,其中一台是备用泵。闸阀之一需要修理时,泵站还有两台水泵和一条压水总管可以供水,水力下降不明显。假如只装一个闸阀,当出现修理时整个泵站会停止工作。
止回阀、较大直径的转换阀门以及横跨管等可以设置在泵房外的阀门室里。针对较深的地下室泵房,为了防止止回阀等裂管事故与减小泵房布置面积,把联络管置于站外,将联络管上的闸阀置于闸阀井中。
吸水管路与压水管路的敷设
管路以及附件的布置和敷设应该能确保使用和检修上的便利,要求如下。
1.为了承受管路中压力造成的推力,应该在弯头和三通处装置支墩与拉杆等,不应让这些推力传递给水泵。
2.尽量把进出水阀门分别布置在一条轴曲线上。
3.敷设相互平行的管路净距不应该<0.8m,方便检修人员可以没有阻碍地拆卸组装接头与配件。
4.埋深较大的地下式泵房,进出水管道可以沿地面敷设,地面式泵房可以使用管槽内敷设管道。管槽要有坡度和自流排出积液,或者排入泵房内集水坑,再由排水泵排出。
5.管道穿越地下隔膜泵房钢筋混凝土墙壁与水池池壁时,应该设置穿墙套管。墙管为铸铁配件,管道直接与墙管连接安装。穿墙套管可以是铸铁特殊配件,也可以是钢管制作。管道安装后,管道和套管间可以用止水材料封填。
泵房的进出水管可以是直线布置,水泵和阀门的拆装较为困难,可以设置具有伸缩或者柔性特殊材质的配件和伸缩器。便于拆装,需要时还能补偿蝶阀开启时阀瓣伸出长度。
水泵敷设在泵站地板上时应该修建通行平台或者能跨过管道并且可以走进机组与闸阀的跨桥,便于通行与操作。
泵站内管道不宜架空安装。地下深度较大的泵房,为了和室外管路连接,有时需要架空管道。管道架空安装不应该阻碍通行以及架设在电气设备的上面,防止管道漏水或者凝露时影响电气设备安全工作。管道能使用悬挂或者沿着墙壁的支柱安装,管底距离地面不低于0.2m。
管道敷设在管沟中,管槽上应该设有工作盖板,材质可以为钢板或者铸铁板,也可以用预制钢筋混凝土板。管槽的宽度与深度应该便于人员下到管槽中进行安装检修工作。管槽的宽度和深度需要按照管道上阀门的设置情况适当的放大。沟底应该有排水口倾斜的坡度。
地下室水泵站所处地下水位较高时,不宜使用通行的管沟,否则会增加泵站的造价。
吸压水管在引出泵房后,必须埋在冰冻线以下位置,并且应该有防腐防震措施。
水泵出水管路的布置一般有一泵一管平行布置、一泵一管收缩布置与并联布置等等,可以根据实际情况选择相应的布置方式。水泵出水管路的铺设方式有两种分别是明式和暗式。明式的优点是方便管路安装、维护和检修工作,缺点是受到外界温度变化影响较大,会产生伸缩变形和温度应力。暗式的优点和缺点与明式正好相反。
水泵管路布置方法由水泵厂家总结。推荐阅读:水泵行业的发展趋势
