双吸泵安装操作注意事项

2021/10/22 13:22:48

单级双吸中开离心泵是我们公司在吸收国内外同类高效产品的基础上，结构创新改革研发出的一款高效节能中开泵。下面讲解双吸泵安装操作注意事项。

双吸泵的安装

1.单级双吸中开离心泵安装需要采用较短的管路布置，应该尽量减少弯头等配件，同时可以考虑适当配置大一点口径的水管来减少管内的流速。

2.单级双吸离心泵的安装关键在于确定双吸泵的安装高度，简称为吸程。这里的安装高度是指水源水面到双吸泵叶轮中心线的垂直距离，吸程和允许吸上真空高度是不一样的。双吸泵的安装高度应该是允许吸上真空高度减去吸水管道损失扬程后剩下的那部分数值，这需要克服实际的地形吸水高度。单级双吸泵安装高度不能高于计算值，否则会出现抽不上水的情况。

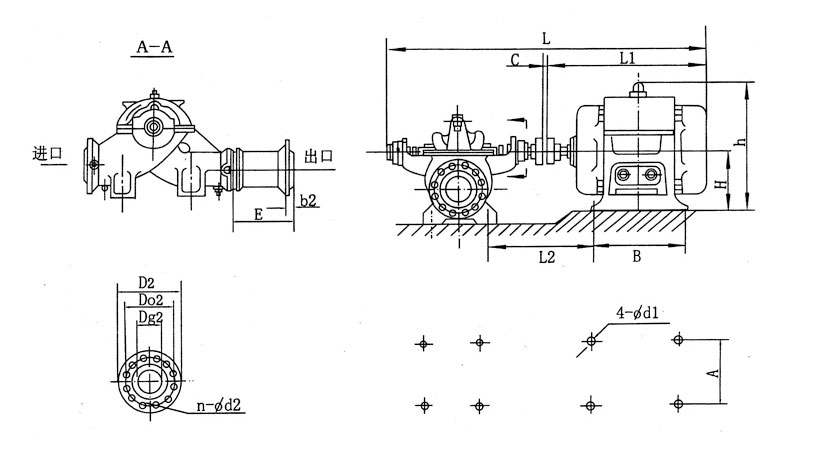

双吸泵安装示意图

3.从管道安装技术方面，吸水管道需要要求有严格的密封性能，不可以出现漏水和漏气，否则会把中开双吸泵的进水口处的真空度破坏，会导致双吸泵出水量减少，情况严重时会出现不能把水抽上来的问题。

4.安装地点的水温与高程，假如安装时海拔在300米以上或者输送的水温高于20摄氏度，计算出的数值需要进行修改。即为不同海拔高程处的大气压与高于20摄氏度以上的水温的饱和蒸汽压力需要计算在内。假如水温低于20摄氏度以下时，饱和蒸汽压力可以不用及时在内。

5.安装时查看单级双吸离心泵和电机的完好情况，应该完整没有损坏。

6.双吸泵的安装高度加上吸入管路的水力损失以及其速度。不能高于双吸泵规定的允许吸上真空高度值，双吸泵的基础尺寸应该符合安装尺寸规定值。

7.双吸泵的安装顺序

（1）可以把双吸中开泵放在装有地脚螺栓的混凝土基础上，接着用调整时楔形垫块的方法校验水平度，并且适当的把地脚螺栓拧紧，防止出现移动。

（2）在基础和双吸泵地脚之间的位置灌入混凝土。

（3）等到混凝土凝固之后，再把地脚螺栓拧紧，并且重新检查离心泵的水平度。

（4）电机轴和泵轴的同心度进行校正，使两轴在一条直线上，两轴外圆周上的同轴度误差不能超过0.1mm，端面之间的间隙沿圆周的不均匀度误差不能高于0.03mm。在连接进出水管路和试运行后再分别校正一遍，这时应该仍然符合以上要求。

（5）查看电机的转向和双吸泵的转向一致后，再把联轴器和连接柱销装上。

8.双吸泵和管路之间的结合面应该保证良好的气密性，尤其应该注意进水管路，应该严格确保不漏气，并且装置上应该没有存留空气的可能。

9.进水和出水管路之间的结合面应该另外设置单独的支架，支架需要用户单独购买，重量不能由泵体全部支撑。

10.假如中开双吸泵安装在进水水位以上时，为了确保灌泵启动正常可以安装底阀，也可以用真空引水的方法。

11.双吸泵和出水管路之间需要安装闸阀和止回阀，止回阀可以安装在闸阀的后面。

以上所讲的安装方法是指没有装配公用底座的双吸泵。

安装带有公共底座的双吸泵，使用调整底座和混凝土基础之间的楔形垫铁来校正机组的水平。接着在灌入混凝土。安装和要求严格与不带有公共底座的的双吸泵相同。

双吸泵的操作

1.双吸泵的启动

（1）双吸泵启动前，应该保证水池中的水可以满足双吸泵的输送量，避免水池液位过低出现气缚现象和水池液位过高出现溢出现象。

（2）启动前先转动双吸泵的转子，转动时应该灵活无卡顿。

（3）假如双吸泵上装有压力表或者真空泵，先要关闭与双吸泵相连的旋塞再启动电机，等到转速正常后再打开。

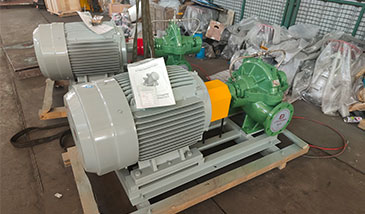

双吸泵

（4）出水阀门关闭，可以用真空泵抽吸引水，需要确保泵内充满水，没有空气存留。（真空泵操作方法：真空泵的进水管和进气管以及排水气混合物管路连接好，把双吸泵上的排气阀打开，把进水管上的阀门打开进水，等到真空泵注满水后，在启动真空泵，从电机方向看为顺时针方向，对中开双吸泵进行抽真空灌水，等到双吸中开泵上的排气阀门有连续的水流出后，再启动双吸泵，接着把排气阀关闭，真空泵进水阀门关闭，真空泵停止并且排水。）

（5）电控柜正常上电，把旋钮转到手动，点动启动按钮，电机启动，等到双吸泵转速正常后，再把出口压力表打开，接着把出口蝶阀开启，把出口压力控制在0.7~0.9mpa，电机电流控制在500A左右。
