自吸泵吸水管路的安装方法

2021/10/25 14:00:11

自吸泵是用于泵送清水的泵类产品之一,假如在用于抽吸池塘或者井中的水时,请在自吸水泵管道的吸水口安装一个可以防止沙粒或者其他异物进入的过滤网装置,可以有效避免吸水口被堵住。下面对自吸泵吸水管路的安装方法进行讲解。

1.吸水管道里水中含有溶解性气体时,管道中压力减小会使气体溢出,假如在吸水管路某处出现积气会形成气囊,对管道的过水能力有影响。情况严重时会破坏真空吸水。为了确保水泵可以尽快排走吸水管路中的气体,吸水管应该由沿水方向连续上升的坡度。便于管内的气体从水泵入口处的泵壳顶端排出。

2.为了保证自吸泵吸水管道没有漏气现象,吸水管道需要全部密封,一丝空气都不可以被吸入,自吸泵吸水管路一般采用的是钢管,接头使用焊接或者法兰方式连接。

3.自吸泵吸水管的安装和敷设应该防止在管道内形成气囊。

4.每台自吸泵应该设置单独的吸水管。吸水管的长度与管件应该尽量减少,以此来减少吸水管的水头损失。假如自吸泵的数量在3台或者3台以上运行时,可以使用多台水泵从公用吸水总管吸水,数量不能少于2条,1条出现问题时,其他吸水管依然可以通过设计水量。吸水总管上应该设置闸阀,便于切换与检修。设置公用吸水管时,应该确保吸水管处处于正压状态。

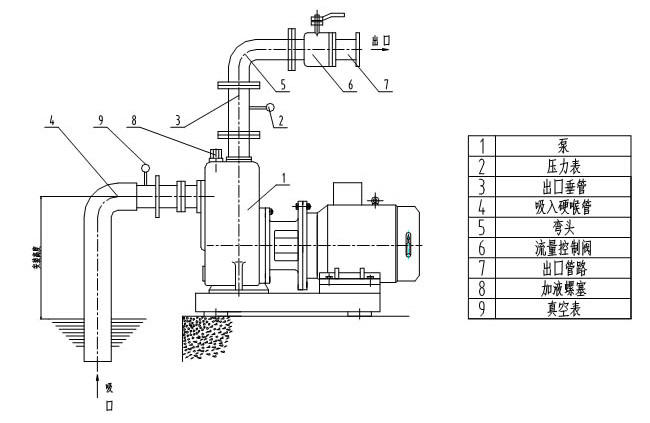

自吸泵吸水管路的安装图

5.吸水管安装到吸水井内,吸水井的有效容积应该不低于较大一台泵的五分钟抽水量。为了避免吸水管进口处产生旋流吸入空气。要求进口留有一定的淹没深度、悬高与一定的间距。吸水管进口在吸水井中的具体尺寸要求是:

①自吸泵进水管进口淹没深度h≥0.5m~1m,否则应该设置水平隔板。水平隔板边长是2D或者3D。

②自吸泵进水管进口应该设置喇叭口,便于吸水管进口水流保持平稳,水力损失减少。

③喇叭口下面距离井底间距悬高应该大于0.8D。

④喇叭口之间的距离不能小于1.5D~2D。

⑤喇叭口外缘和外壁距离不要小于0.75D~1D。

6.水中含有大量杂质时,喇叭口下面应该设置过滤网。zx自吸泵为人工灌水或者利用压力管道中的水灌泵启动时。吸水管上应该设置底阀,底阀是止回阀的一种,设置过滤网时阻力较大。底阀有水上式和水下式两种,水下式底阀安装在吸水管的末端,水下式底阀易于损坏需要时常检修,防止使用中带来不便。一般多使用水上式底阀。上水式底阀使用时应该将吸水管水平段留有一定的长度,确保自吸泵充水启动时管道中可以产生足够的真空值。

7.自吸泵吸水管设计流速一般是:吸水管直径<250mm时,流速是1m/s~1.2m/s。吸水管直径在250mm~1000mm时,流速是1.2m/s~1.6m/s。吸水管径>1000mm时,流速是1.5m/s~2m/s。

8.吸水池水位高于自吸泵轴线时,吸水管路上应该设置闸阀,便于自吸泵检修。

自吸泵吸水管路的安装方法由自吸泵厂家总结。
