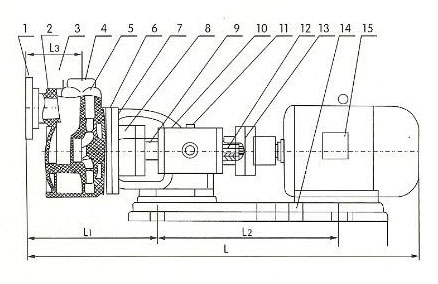

氟塑料自吸泵的结构比较紧凑是由很多配件构成，分别是进口法兰、前泵盖、出口法兰、注液体、泵壳、叶轮、后泵盖、机械密封、叶轮轴、支架、加油盖、拉杆螺丝、联轴器、底板、电机等众多零部件构成。以下讲解氟塑料自吸泵的结构和原理。

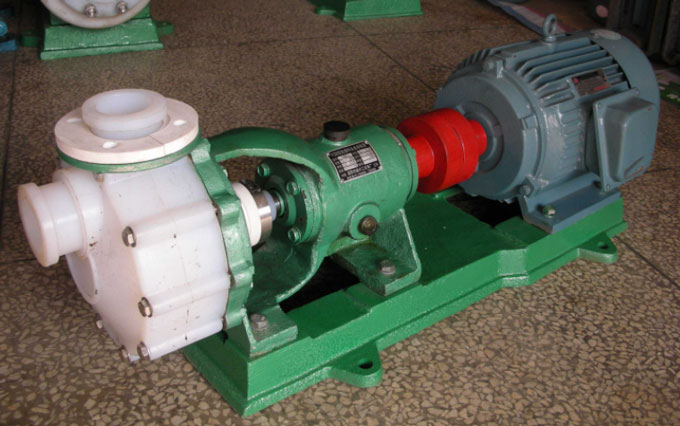

氟塑料自吸泵使用聚偏二氟乙烯和增强聚丙烯材质一次注塑成型。氟塑料耐腐蚀自吸泵结构上具有独具一格的科学性，泵腔内有气液分离室、吸液室、储液室、回液止回阀和回流孔等构件组成。开机前只需在自吸泵里先注入一部分液体介质到储液室中，接着接通管线，需要注意的是要保持管路内不能出现漏气，这时开机后转动的叶轮把储液室的液体介质进行抽吸，确保高吸程自吸泵的入口形成真空，这时因进口没有连续的介质供给，被甩出后的介质重力影响下，会流到泵腔内和气体混合，然后又被叶轮甩出，汽体会被分离后介质会回流，这时会不断的旋转排汽，等到进口的汽体被排尽后，液体介质会被完全吸入泵腔里达到自吸的目的。

氟塑料自吸泵按照工作原理可以如下分类：

1、水环轮式；

2、气液混合式（其中包括外混式与内混式）；

3、射流式（其中包括气体射流与液体射流）。

水环式自吸泵是把水环轮和自吸泵叶轮组合在一个泵体当中，利用水环轮把气体排出来实现自吸的过程。自吸泵正常工作后，能通过阀门截断水环轮与自吸泵叶轮的通道，并且把水环轮内的液体放尽。

气液混合式自吸泵的工作原理：自吸泵泵体结构特殊，自吸水泵停转后，泵体会存留一部分的水，自吸泵再次启动后在叶轮的作用下，吸入管路的空气会与水充分混合，然后被排到气水分离室中，气水分离室上部的气体溢出后，下面的水会返回到叶轮中，重新与吸入管路的剩余空气混合，等到将自吸泵以及吸入管内的空气完全排出，完成整个自吸过程并且可以正常抽水。

射流式自吸泵是由离心泵与射流泵组合而成，借助喷射装置在喷嘴处形成真空来实现抽吸过程。

氟塑料自吸泵的结构和工作原理

氟塑料自吸泵泵体是由吸入室、储液室、回液孔、气液分离室、涡卷室等构成的，自吸泵正常起动后，叶轮会把吸入室所存的液体介质以及吸入管线中的气体一起吸入水泵中，并且在叶轮内得到完全混合，借助离心力的作用液体介质会夹带汽体朝涡卷室外缘流动，叶轮外缘会形成一定厚度的白色泡沫带和迅速旋转的液环。气液混合体在经过扩散管进入气液分离室。这时流速会突然降低，比较轻的汽体会从混合气液中被分离出来，汽体经过自吸泵出口持续上升到排出口。脱气后的介质回流到存液室，并且由回流孔再进入叶轮当中，和叶轮内部以及吸入管线中吸入的汽体再次混合，在快速旋转的叶轮的作用下，又会回流到叶轮外缘。这一运动过程周而复始的进行下去，吸入管线中的气体会不断减少，等到气体被吸尽为止，来完成整个自吸流程，氟塑料耐腐蚀自吸泵就能正常投入生产当中。

一些自吸泵的轴承体底部还没有设置冷却室。轴承发热会导致轴承温度高于70℃时，可以在冷却室外部经过的任何一只冷却液管接头注入冷却液循环冷却。

氟塑料自吸泵里面的预留介质是由高压区朝低压区泄露的密封机构是前后密封环，前密封环被装在泵体上，后密封环被装在轴承体上，氟塑料自吸泵经过长时间运动密封环磨损到一定程度，并且对自吸泵的效率以及自吸性能有影响时，应该进行更新新的密封环配件。
