消防水泵管路如何布置?

2021/11/20 15:07:08

近期有些用户对于消防水泵管路如何布置不是很清楚,消防水泵的管路布置可以分为消防水泵吸水管的布置和消防水泵出水管的布置等等。

消防水泵吸水管的布置

①消防泵吸水管应该保证不能漏气。

②一组消防水泵的吸水管不应该小于两条,一条吸水管损坏或者检修时,另外一条吸水管应该可以通过全部消防给水设计流量。

③吸水管布置时应该防止产生气囊。

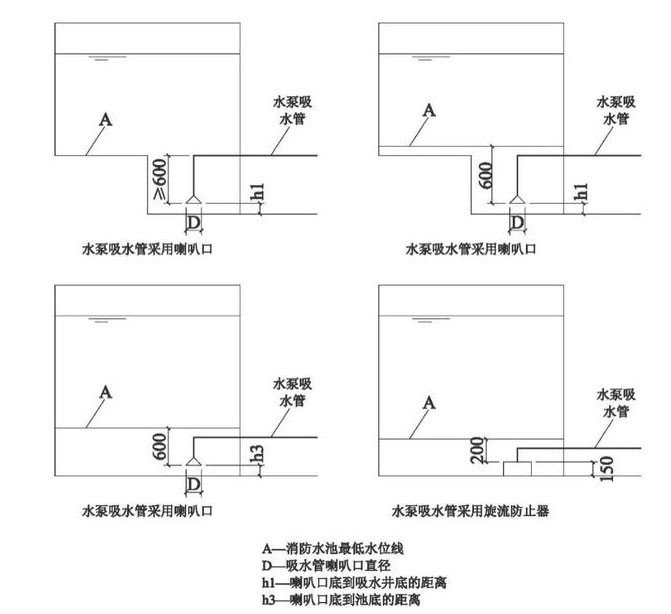

消防水泵吸水管的布置图

④吸水口的淹没深度应该满足消防水泵在较低水位运行时的安全要求,吸水管喇叭口在消防水池较低有效水位下的淹没深度应该根据吸水管喇叭口的水力条件与水流速度来确定,但是不应该低于600毫米,使用旋流防止器时淹没深度不应该低于200毫米。

⑤吸水管上应该设置明杆闸阀或者蝶阀,但是设置暗杆阀门过程中,应该没有将刻度与标志开启。管径超出DN300毫米时,可以设置电动阀门。

⑥吸水管的直径低于DN250毫米时,流速在1m/s~1.2m/s为宜,直径大于DN250毫米时,流速在1.2m/s~1.6m/s为宜。

⑦吸水管的布置应该满足水流顺畅、流速均匀、没有涡旋产生的条件下,应该便于安装施工。

⑧吸水管穿过消防水池时,应该使用柔性套管,使用刚性套管时应该在水泵吸水管上设置柔性接头,直径不能大于DN150毫米。

⑨吸水管水平管段上不应该出现气囊和漏气现象。变径连接时可以使用偏心异径管件并且使用管顶平接。

⑩消防水泵吸水管可以设置管道过滤器,管道过滤器的过水面积应该大于管道过水面积的四倍,孔径不能低于3毫米。

消防水泵出水管的布置

①消防水泵出水管路应该可以承受一定的压力并且确保不漏水。

②消防水泵应该设置不低于两条的输水干管和消防给水环状管网连接,假如一条检修时,其他输水管应该可以供应全部消防给水设计流量。

③出水管上应该设置止回阀和明杆闸阀。使用蝶阀时,应该带有自锁装置。管径高于DN300毫米时,可以设置电动阀门。

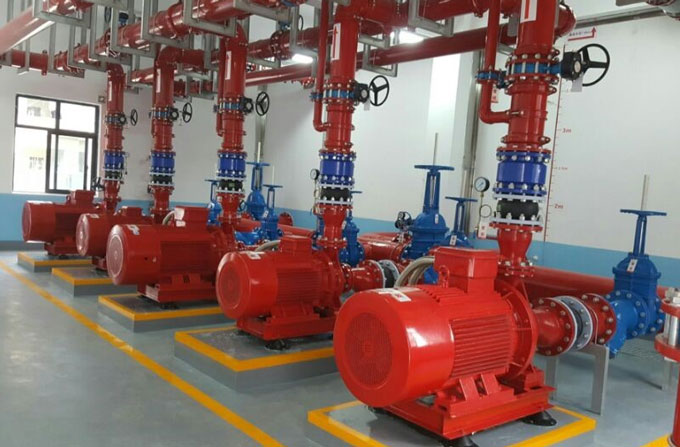

卧式消防泵管路布置图

④出水管的直径低于DNZ250毫米时,流速在1.5m/s~2m/s之间。直径高于DN250毫米时,流速在2m/s~2.5m/s之间。

⑤出水管上应该安装止回阀和控制阀以及压力表。系统的总出水管上还需要安装压力表与压力开关。安装压力表过程中应该加设缓冲装置,压力表与缓冲装置之间应该安装旋塞。

消防水泵吸水管与出水管上压力表的设置

①出水管压力表的较大量程不应该小于设计压力的两倍,并且不能低于1.6Mpa。

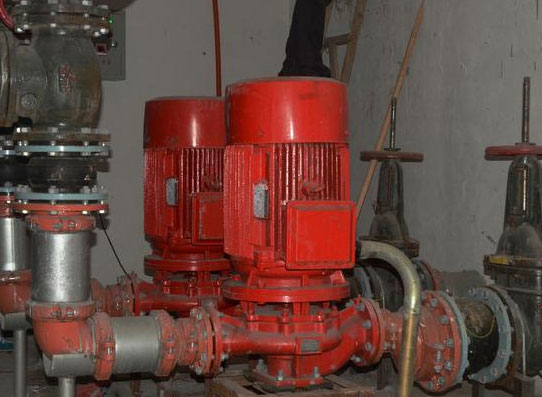

管道消防泵管路布置图

②吸水管可以设置真空表、压力表、真空压力表,压力表的较大量程应该根据工程的具体情况进行确定,不能小于0.7Mpa,真空表的较大量程在-0.1Mpa为宜。

③压力表的直径不应该低于100毫米,应该使用直径不小于6毫米的管道和管道消防泵进出口管相连,应该设置关闭阀门。

消防水泵管路布置由水泵厂家总结。
