单向气动隔膜泵拆解图

2021/12/29 15:03:11

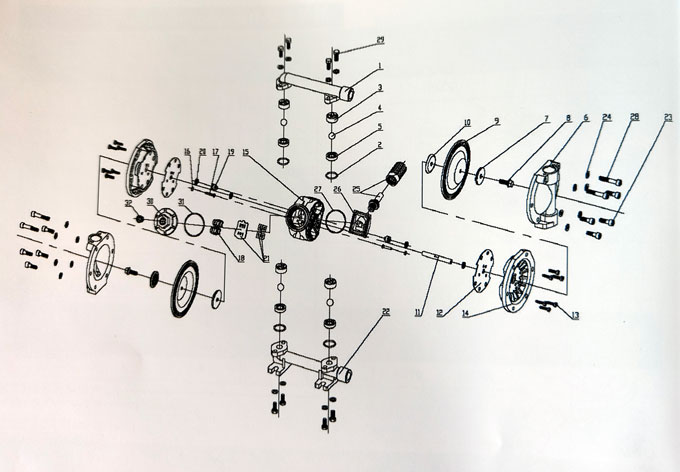

从单向气动隔膜泵拆解图中可以看出,单向气动隔膜泵是由很多细小的配件构成的,单向气动隔膜泵的配件是上盖、单向阀底座、隔膜、十字槽盘头自攻螺钉、阻力杆、换向阀组件、消声器、O型圈、立柱、隔膜内压板、隔膜排、换向阀滑块、下盖、单向阀罩、隔膜外压板、中间轴、中间体、活塞、内六角螺钉、球芯、六角法兰面螺栓、中间体密封垫、O型圈、Y型密封圈、垫圈等配件构成。

单向气动隔膜泵拆解图

相信用户在使用单向气动隔膜泵时会经常出现一些自己不能解决的问题,就比如气动隔膜泵故障时出现不容易拆卸下来的情况,用户不能简单的进行查看与维修处理。只要按照单向气动隔膜泵配件图解就能轻松的把单向气动隔膜泵拆卸下来。只要稍微查看一下就能发现具体的故障原因。单向气动隔膜泵的拆卸对于用户来讲还是十分重要的,有时用户会因为一些小问题自己无法处理时会返还会厂家,这样比较费时费力也会延误工程,这样会造成不必要的经济损失。下面水泵节能公司就来为大家讲解单向气动隔膜泵的拆卸步骤。

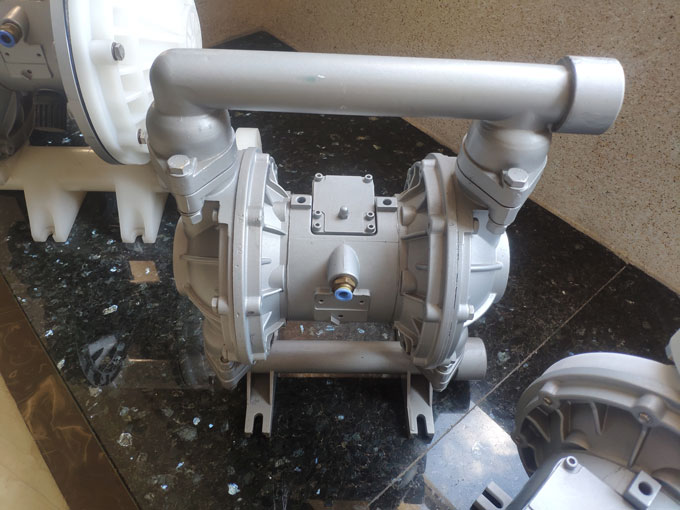

单向气动隔膜泵

1)单向气动隔膜泵拆卸前将左右两边的泵体与气室分别做上记号,便于后续的组装工作。

2)使用扳手将连接出口管和泵体的螺丝松开,出口管拆除后可以看到阀球与阀座,将阀球与阀座拿出来,并且查看气动单向隔膜泵的其他配件,仔细查看是否出现磨损、腐蚀、裂痕等情况。

3)使用扳手把外侧的泵体与内侧的中间体分开,将泵体拆除后就能看到膜片与膜片夹板。

4)使用扳手或者工具固定膜片外夹板的左右边缘,将隔膜装置与中间体分开。接着顺时针旋转松开隔膜装置。隔膜外夹板移出后将轴从中间体拿出。

5)使用夹钳将膜片装置与轴分开,查看轴、夹板与隔膜是否出现损坏与腐蚀情况。

6)使用六角扳手或者工具把排气阀总成打开,查看活塞与活塞油封、阻力滑块、密封滑圈、阻力杆与阻力密封是否有磨损情况。磨损时请立即更换成新的。

单向气动隔膜泵拆解图由水泵厂家总结。推荐阅读:单向气动隔膜泵原理及构造
