从无密封自控自吸泵安装操作示意图中可以看出，无密封自控自吸泵是由两种使用方法。一种是可以在低于地面的容池中使用，另一种是可以在液面以下与封闭式循环系统中使用。

无密封自控自吸泵安装操作示意图

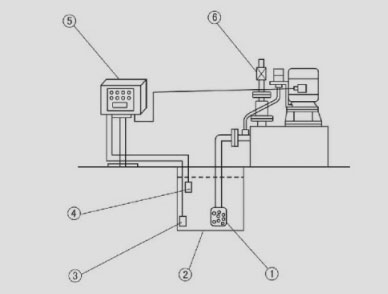

从图片（一）中可以看出无密封自控自吸泵可以在低于地面的容池中使用

图中零部件的名称

①过滤网

②容池或者容器

③下限传感器

④上限传感器

⑤落地式自控装置或者传感器连接示意图

⑥出液口控制阀（我们公司不提供，需要单独购买）

需要说明的是：假如使用挂壁式自控和落地屏式自控，传感器可以参照⑤

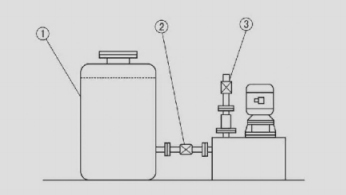

从图片（二）可以看出自控自吸泵可以在液面以下与封闭式循环系统中使用

①容器

②吸液口控制阀（我们公司不提供，需要另外购买）

③出液口控制阀（节能水泵公司不提供，需要另外购买）

自吸泵使用操作规程

启泵规程：1.将③开启，2.开泵，3.将②开启。（即为正常运行状态）

关泵规程：1.将②关闭，2.将③关闭，3.停泵。（即为正常工作状态）

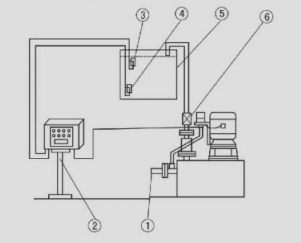

从图片（三）可以看出自吸泵可以给高位槽与水塔供液

①连接介质的源头

②落地式自控装置或者传感器连接示意图

③上限传感器（倒置）

④下限传感器（倒置）

⑤水塔或者高位槽

⑥出液口控制阀（本公司不提供，需要单独采购）

假如使用挂壁式自控或者落地屏式自控，传感器连接可以参考②。

从图片（四）可以看出无密封自吸泵排注产生气泡、比重大和扬程高介质时的操作程序

①滤网

②容池

③回流阀（本公司不提供）

④出液控制阀（本厂不提供）

提示A程序为保养运行

启泵程序：1.将④关闭，2.将③开启，3.启泵。

停泵程序：1.停泵，2.将③关闭。

提示B程序为正常输液

启泵程序：1.将④关闭，2.将③开启，3.启泵，4.等回流管正常出液后，先把④开启，再把③关闭。

停泵程序：1.停泵，2.将④关闭。

从图片（五）看出自吸泵在利用池水中的消防系统进行使用（也可利用河水的消防系统）

①绝对控制尺寸

②液面

③滤网

④消防水池

⑤溢流孔

从图片（六）可以看出液面以下和封闭式循环系统中使用

①加注润滑油处

②活塞密封垫片

从图片（七）中可以看出无密封自控自吸泵给高位槽和水塔供液体

①挂壁式

②落地屏式自控装置

无密封自控自吸泵安装操作示意图由水泵厂家总结。推荐阅读：无密封自控自吸泵选型及安装方法
