前段时间我们对增压泵正确安装图方法进行了简单介绍，今天我们就来对管道增压泵施工安装进行讲解。

管道增压泵是用来安装在管路上可以增压的水泵。通常我们所讲的管道增压泵是指可以安装在管路上泵送液体的泵，不单单局限于某一种类型的泵，增压泵可以说卧式的也可以是立式的。这需要根据实际工况和用户的需求来定。业界所讲的管道增压泵是泛指管道式结构的泵。

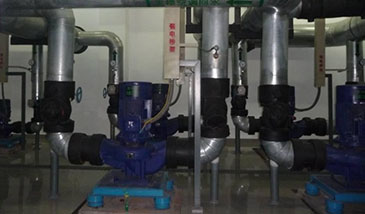

管道增压泵安装示意图

管道增压泵施工安装要求

（1）管道增压泵的安装高度应该低于允许吸上真空高度减去进水管路损失。

（2）管路重量不能由管道增压泵来承受。

（3）增压泵出水口法兰处应该装上压力表，便于查看和控制管道增压泵的运行情况。

（4）多级增压泵应该安装在干燥通风处，在室外安装时应该加装防护罩，防止太阳暴晒和雨淋。

管道增压泵安装方法

（1）管道泵安装前应该查看基础尺寸、位置、标高应该符合设计要求。增压泵不应该有缺损件、损坏与锈蚀等问题，管口保护罩与堵盖应该完好无损，盘车时应该灵活没有卡顿，并且没有异常情况。

（2）出厂时已经装配和调试完成的零部件不能随意拆卸。

（3）增压泵安装时需要找平找正。

增压泵基础高出地面的高度应该方便管道增压泵安装并且不应该低于0.1米。增压泵泵送到指定位置后需要进行吊运安装，准确的放在已经做好的基础上，接着把地脚螺栓和螺帽穿上，将底座下放置垫铁可以用水平尺进行初步找平，将地脚螺栓内灌上混凝土。

等到混凝土干固后进行精平并且把地脚螺栓帽拧紧，每组垫铁可以点焊固定，基础表面需要打毛，用水冲洗完成后再用泥沙浆抹平。

（4）管路安装需要符合下面要求。

①管子里面与管端应该清洗干净，密封面与螺纹不应该损坏，相互连接的法兰端面或者螺纹轴心线应该平衡和对中，不应该强行连接。

②管路和增压泵连接后，不应该在进行焊接和气割，假如需要焊接与气割，可以先把管路拆下或者采取必要的措施，避免焊渣进入泵内损坏管道增压泵的零部件。

③每台增压泵出水管上应该安装阀门、止回阀、压力表。当管道增压泵直接从室外给水管网抽水时，应该在吸水管上安装阀门、止回阀与压力表，应该绕增压泵设置装有阀门的旁通管。

④管路的配置应该按照设计图纸进行复检。

⑤增压泵防振与降噪，在增压泵进出水管上可以安装可曲挠橡胶软接头或者波纹管金属接头。为了使隔振效果更好可以安装管道隔振、基础隔振与支架隔振。

⑥管道增压泵调试

在保证电气设备安全可靠的前提下对管道增压泵进行试运行。

管道增压泵施工安装由水泵厂家总结。
