无堵塞纸浆泵说明书

2022/2/23 16:52:16

用户在初次购买纸浆泵时需要认真阅读无堵塞纸浆泵说明书,这样可以正确操作两相流无堵塞纸浆泵产品延长它的使用寿命。

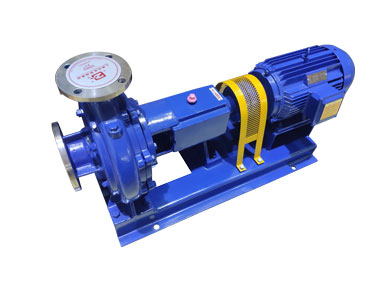

纸浆泵

无堵塞纸浆泵概述

两相流无堵塞纸浆泵是一种新型节能型纸浆泵,XWJ型无堵塞纸浆泵的特点具有效率高、抗堵塞性能好、结构紧凑、少泄露或者无泄漏等等。两相流纸浆泵使用半开或者全开式叶轮结构,耐磨板和叶轮前侧间隙可以调节,轴封主要使用机械密封与高精度轴承以及优质轴材料。

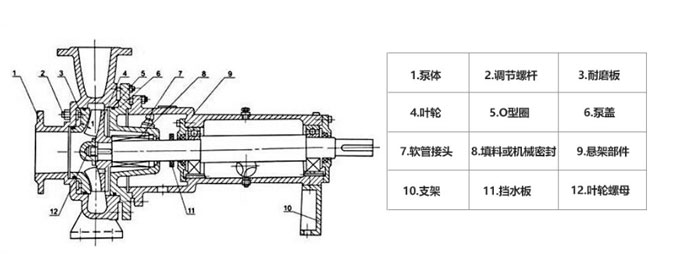

无堵塞纸浆泵结构图

无堵塞纸浆泵结构图

1)从电机端看纸浆泵为顺时针方向旋转,两相流无堵塞纸浆泵为轴向吸入径向排出。

2)无堵塞纸浆泵为后开门结构,维修时不需要拆卸进出口管路。

3)轴封使用机械密封或者填料密封两种。

4)泵轴由两个高精度滚动轴承支撑并且使用稀油进行润滑。

5)纸浆泵和多级有柱销联轴器直联传动。

6)无堵塞纸浆泵为单级单吸悬臂式结构,纸浆泵主要配件有泵体、泵盖、叶轮、耐磨板、悬架部件构成。

无堵塞纸浆泵型号意义

125XWJ100-20A

125-泵的进口直径(mm)

XWJ-无堵塞纸浆泵

100-泵的流量(m³/h)

20-泵的扬程(m)

A-叶轮经过一次切割

无堵塞纸浆泵使用说明

1)两相流无堵塞纸浆泵启动前应该先对其进行检查,查看纸浆泵的安装尺寸是否符合要求。

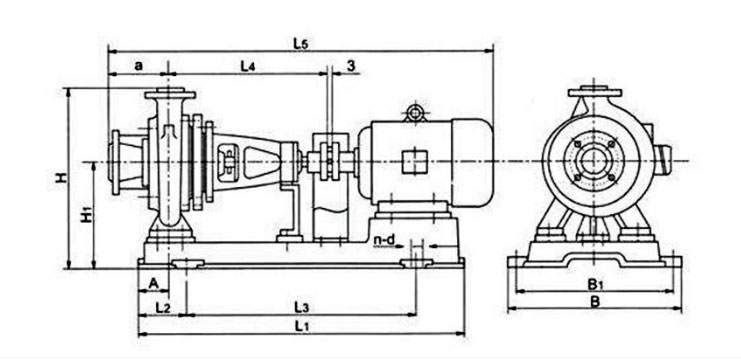

无堵塞纸浆泵安装尺寸图


2)启动电机等纸浆泵到达额定转速后慢慢打开出口阀门到额定工况的要求。

3)无堵塞纸浆泵在运行过程中应该注意它的运行稳定性和密封水的冷却冲洗情况。

4)等到无堵塞纸浆泵运行一段时间或者扬程有所下降时应该注意调整叶轮前侧的间隙。调整方法是先把各个紧固螺母松开,电机把调节螺杆按照逆时针转动到耐磨板和叶轮前侧相碰为止,接着再按照顺时针把调节螺杆退回二分之一圈,间隙为0.8mm~1mm。接着将各螺母拧紧。

5)纸浆泵停止运行时应该先把出口阀门关闭,接着再将电源关闭。

6)等到无堵塞纸浆泵停用一段时间时,应该把泵内的液体排尽便于二次使用。

无堵塞纸浆泵说明书由水泵厂家总结。推荐阅读:两相流无堵塞纸浆泵的维护与保养
