大流量低扬程循环泵选型

2022/6/7 15:15:13

大流量低扬程循环泵是一种新型的水泵可以直接放在水中,无需连接抽水管。大流量低扬程循环泵在选型时可以根据循环泵的使用说明书进行选型,假如您是初次购买低扬程大流量循环泵的用户可以在线咨询我们十年资深客服为您在线进行选型。

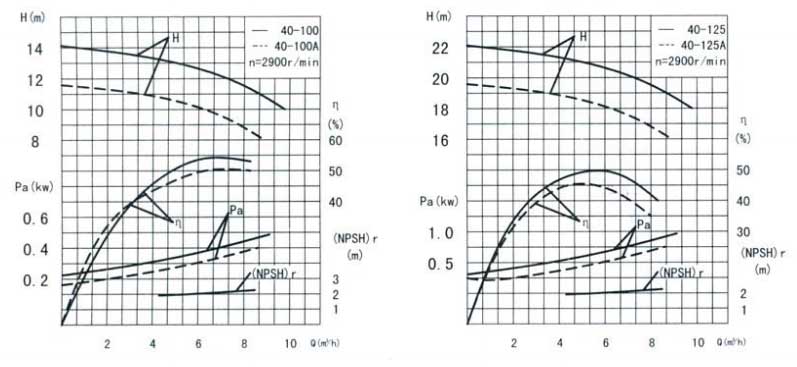

循环泵性能曲线图

大流量低扬程循环泵的选型

流量

流量是指低扬程大流量循环泵在单位时间内泵送出去的液体量,这里所指的液体量是质量与体积。

体积流量可以用Q来表示,单位是立方米/每秒(m³/s)、立方米/每小时(m³/h)、升/每秒(l/s)。

质量流量可以用Qm来表示。单位是吨/小时(t/h)、公斤/每秒(kg/s)。

扬程

扬程可以用H来表示,是指循环泵所抽送的单位重量液体从泵的进口处流道泵出口处能量的增值。也就是平时所讲的一牛顿液体利用泵所获得的有效能量。简单来讲泵送液体的液柱高度被简称为米。

转速

转速是指泵轴单位时间的转数,可以用符号N来表示,单位是(r/min)。

汽蚀余量

汽蚀余量又被称之为净正吸头,是指汽蚀性能的主要参数之一。汽蚀余量我国曾经用△h来表示。

功率和效率

低扬程大流量循环泵的功率指的是输入功率,也就是原动机传支泵轴上的功率,被称之为轴功率,可以用P来表示。

循环泵的有效功率又被称之为输出功率可以用Pe来表示。是指单位时间中泵送出去的液体在泵中得到的有效能量。

汽蚀余量

循环水泵在工作时液体在叶轮的进口处由于一定的真空压力下会有汽体产生,汽化的气泡在液体质点的撞击运动下,针对叶轮等金属表面会有剥蚀产生,进而破坏叶轮等金属,这时真空压力被称之为汽化压力,汽蚀余量指的是在低温循环泵吸入口处单位重量液体所具有的高于汽化压力的富余能量。可以用单位米来标注用(NPSH)r。

吸程

吸程是指必须汽蚀余量△h:也就是循环泵允许吸液体的真空度,是指泵允许的安装高度可以用单位米来表示。

低扬程大流量循环泵的特性曲线

一般将表示主要性能参数之间关系的曲线被称之为循环泵的性能曲线或者是特性曲线,实际上循环泵的特性曲线是液体在泵中运动规律的外部表现形式,利用实测得出的。性能曲线包含:流量-扬程曲线、流量-效率曲线、流量-功率曲线、流量-汽蚀余量曲线等,特性曲线的作用是循环泵的任意流量点都能在曲线上找出一组和其相对的扬程与功率、效率、汽蚀余量值,这一组参数被称之为工作状态,简称为工况点或者工况,循环泵较高效率点被称之为较佳工况点。较佳工况点通常为设计工况点。保证大流量低扬程循环泵一直处于高效区运行范围内,这样可以使泵更加经济节能。

大流量低扬程循环泵选型由循环泵厂家总结。
