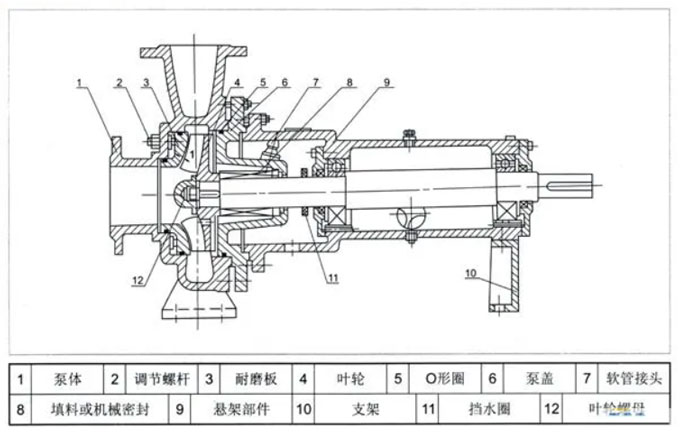

从纸浆泵结构图中可以看出纸浆泵是由许多部分构成的，纸浆泵的零部件分别是泵体、调节螺杆、耐磨板、叶轮、O形圈、泵盖、软管接头、填料或者机械密封、悬架部件、支架、挡水圈、叶轮螺母。下面简单讲解纸浆泵结构与使用说明。

纸浆泵结构

（1）XWJ纸浆泵是单级单吸悬臂式结构，纸浆泵主要是由泵体、泵盖、叶轮、耐磨板、悬架等部件构成。

（2）从电机方向看，无堵塞纸浆泵电机为顺时针方向运转，并且纸浆泵由轴向吸入径向排出。

（3）两相流纸浆泵是后开门结构，维修时可以不必拆卸进出管路。

（4）泵轴是由两个高精度滚动轴承进行支撑，使用稀油进行润滑。

（5）轴封使用机械密封或者填料密封两种密封形式。

（6）耐磨板和叶轮前侧的间隙能利用调节螺杆进行调节，能保持叶轮连续运行的高效性。

（7）纸浆泵与电机是由柱销联轴器进行直联传动。

纸浆泵使用说明

纸浆泵启动前应该按照下面的要求进行检查工作：

（1）查看各螺栓是否已经紧固，轴承室中是否已经有稀油注入。

（2）联轴器同轴度是否小于等于规定值，可以用手将联轴器进行转动应该可以感觉到轻松均匀。

（3）查看电机的转向是否正确。

（4）查看进口阀门是否全部打开。

（5）查看查看阀门是否全部关闭。

（6）密封水阀门是否已经开启，密封水压力要求是否在规定值范围内。

启动电机到额定转速后，慢慢将出口阀门打开到额定工况要求。

纸浆泵在运行中应该注意泵的运行平稳性和密封水的冷却与冲洗情况。

纸浆泵运行一段时间或者扬程有所下将时应该注意调整叶轮前面的间隙，调节方法如下：

先将紧固螺母松开，把方头调节螺杆按照逆时针转动到耐磨板和叶轮前面相碰为止，接着在按照顺时针把方头调节螺杆退回到二分之一圈，再把各螺母拧紧。

两相流纸浆泵停止运行时应该先将出口阀门关闭，接着再把电机电源关闭。

当纸浆泵需要停用一段时间后应该尽量将泵中的积液排干净便于下次使用。

纸浆泵结构与使用说明由水泵厂家总结。
