自吸泵产品说明书

2022/6/28 11:05:22

自吸泵的产品型号有许多例如ZX、ZW、WFB、JMZ、FPZ、SC、SCZ等自吸泵型号。今天我们就来讲解一下ZX自吸泵产品说明书。

自吸泵产品说明书

自吸泵产品概述

ZX自吸泵为卧式自吸泵结构,ZX清水自吸离心泵和其他形式的自吸离心泵相比,ZX自吸泵本身没有逆止阀,结构会比较简单工作时更加稳定可靠。没有故障工作时间会比较长,ZX清水自吸离心泵效率高、重量轻、体积小、使用与维护比较便捷,在设计上做了比较特殊的考虑与相同口径的自吸泵比较,ZX自吸泵性能更高排量更大。

ZX自吸清水离心泵在抢险救助、例如排涝、农业生产、救火中作为应急泵使用更为突出。ZX型自吸泵可以广泛适用在化工、石油、冶金、化纤、能源、食品、交通、机械等工业部门城市给水,可以适用于喷灌、农业排灌。供泵送清水或者粘度小于5°E,温度小于80℃物理和化学性质类似于清水的其他液体之用。

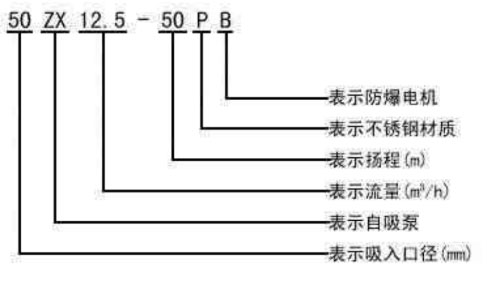

ZX自吸泵型号意义

自吸泵型号意义

50ZX12.5-50PB

50-吸入口径(mm)

ZX-自吸泵

12.5-流量(m³/h)

50-扬程(m)

P-不锈钢材质

B-防爆电机

自吸泵技术参数

流量:6.3m³/h~400m³/h

扬程:5mi~132m

功率:0.55KW~110KW

转速:1450r/min、2900r/min

进口直径:50mm~200mm

较高工作压力:1.6Mpa

自吸泵维护与拆装

自吸泵的维护

1)滚动轴承:高效节能自吸泵长期运行后,轴承磨损到一定程度时就需要进行更换。

2)前密封环和后密封环:在密封环磨损到一定程度时是需要更换的。

3)机封:机械密封在不漏液的情况下通常不进行拆检,假如轴承体下面的泄露口处产生严重泄露时,应该对机械密封进行拆检工作。在装拆机械密封时需要轻拿轻放,注意配合面的清洁情况,保护好动环与静环的镜面。禁止敲击与碰撞。由于机械密封而导致泄露的原因主要是摩擦副镜面拉毛导致。修复方法是可以对摩擦副端面进行研磨使镜面恢复。机械密封产生泄露的另外一个原因是O型橡胶圈安装失误或者变形老化导致。需要调整O型密封圈进行重新装配。

自吸泵的拆装

1)将电机先拆下或者将联轴器进行脱出。

2)将轴承体总成拆出,查看叶轮与前口环的径向间隙,查看叶轮螺母有没有松动。

3)将叶轮螺母拆下后将叶轮拉出,查看叶轮与后密封环的径向间隙。

4)将机械密封的紧固螺钉松出,将机械密封的动环部分拉出,查看动静环端面的贴合情况,查看O型密封圈的密封情况。

5)将联轴器的紧固螺母旋出,将联轴器拉出。

6)将轴承端盖拆下,将泵轴与轴承拆出。

7)安装时可以根据拆卸的顺序反向操作即可。

自吸泵产品说明书由水泵厂家总结。推荐阅读:自吸泵吸程可达多少米?
