自吸泵叶轮怎么取下来的?

2022/7/7 14:13:22

自吸泵叶轮在经过长久的磨损后,有些叶轮锈死是不能从叶轮上取下来的就需要进行换泵头处理。自吸泵叶轮在正常情况下是可以取下来的,以下讲解自吸泵叶轮取下来的经过。

自吸泵叶轮是自吸水泵的核心部件之一,也常被人们称之为“心脏”可见其的重要性。自吸离心泵之所以出力大、转速高,这是和自吸泵的叶轮是分不开的。自吸泵使用时间过长就会导致里面的叶轮出现磨损和生锈的情况。这就需要我们对自吸泵的叶轮进行更换,针对自吸泵叶轮拆卸没有专业的技术不建议您自行拆卸,可以联系专业的水泵维修人员去进行拆卸工作。这时由于拆卸工作不是很难,困难的是进行组装工作。在安装叶轮时需要用户有一定的技术能力,假如叶轮间隙太大或者太小均会影响到自吸泵的出水和转速。下面讲解自吸泵叶轮的拆卸方法。

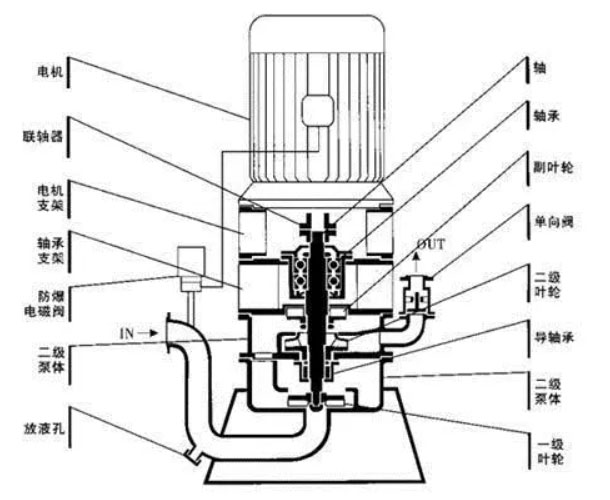

自吸泵结构图

通常是将泵体拆开接着在叶轮的底部会有顶丝,是直接拧在轴上的只需要直接将其拧下来,但是拆卸过程比较困难可以用套管扳手将其拧下来,再用工具扣住叶轮的边转动顶轴叶轮就能轻松的拆卸下来。

自吸泵叶轮的拆卸

1)将吐出侧轴承压盖上的螺栓拧下来,再把轴承部件的吐出段、填料函体、轴承体三个件之间的连接螺母拆卸下来。

2)将轴上的圆螺母拧下来,接着取下轴承内圈、轴承压盖、挡套后,再把填料体依次拆卸下来。

3)将轴上的O型密封胶圈、平衡盘、轴套、键依次取下来,再把吐出段的导叶和平衡环取下来。

4)将末级叶轮与键取下后,再把中段取下。按照同样的方法继续把其他各级的叶轮、中段、导叶、直到末级叶轮为止。

5)将吸水段和轴承体的连接螺母与轴承压通上的螺栓拧下后,再把轴承部件取下来。

6)把轴从吸入段抽出再把轴上的固定螺母拧下,接着把轴承内圈、轴套、O型密封圈、挡套等取下。

7)取下自吸泵叶轮时,需要测量转子轴向窜动量与径向跳动量,测量时需要进行记录工作。转子转动一圈,同一侧点的较大值到较小值是该点的跳动量。

8)将叶轮背帽进行拆卸再把叶轮取下,拆卸前应该仔细查看背帽的转向,禁止反向用力损害背帽。叶轮用撬杠撬下时应该撬在叶轮的肋板处,防止将叶轮撬裂。查看叶轮背帽应该没有咬合与滑丝的情况,假如有应该立刻修复并且进行更换。

9)将叶轮导向平键拆卸时,查看平键外观应该没有明显的缺失与变形,与键槽的配合应该要符合规定要求,假如没有应该进行修理或者更换叶轮。
