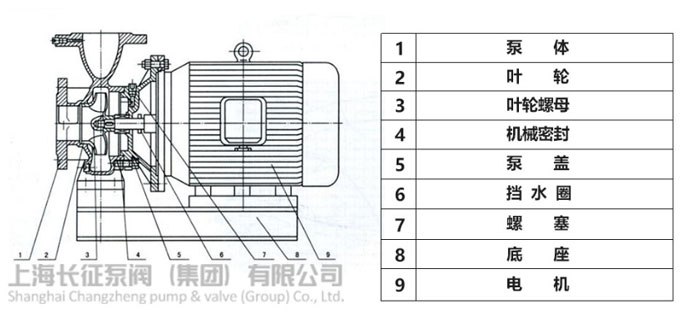

从高低温循环泵结构图中可以明确的看出高低温冷却循环泵是由许多配件构成，例如1.泵体、2.叶轮、3.叶轮螺母、4.机械密封、5.泵盖、6.挡水圈、7.螺塞、8.底座、9.电机等循环泵配件构成。

高低温循环泵结构图

高低温循环泵配件说明

泵体

泵体是由两部分构成分别是吸水室与压水室。在吸水室的进口与压水室的出口分别是循环泵进口法兰与出口法兰，能用来连接进水管与出水管的。吸水室通常是一段渐渐收缩的锥形短管或者等径直管，低温循环泵的作用是把水流引到叶轮，并且向叶轮提供所需要的流态。压水室的作用在于收集叶轮流出的液体之用，并且把液体引到出口。压水室的外形比较像蜗牛壳，通常称为蜗壳，叶轮就在蜗壳的里面。泵体的顶部配有排气孔，可以用来抽真空或者灌水。在壳体的底部设有一个放水孔，平常用方头螺栓塞住，停机后可以把泵体中的积水排出，避免低温循环泵内部配件出现锈蚀，防止在冬季将泵体冻裂。泵体是由铸铁或者铸钢等材料制造，内表面需要光滑可以使水力损失减小。

叶轮

叶轮被称之为水泵的心脏可见其重要性，叶轮指的是装有动叶的轮盘，是冲动式汽轮机转子的主要构成部分。

叶轮螺母

叶轮螺母顾名思义就行专门用来固定叶轮的螺母，叶轮在经过静平衡试验后，可以采用轴套与两侧的轴套螺母进行固定，轴向外周能利用轴套螺母进行调整。

机械密封

开心魔法指的是至少有一对垂直于旋转轴线端面在流体压力与补偿机构弹力的作用下和辅助密封的拍和下一直保持贴合并且相对滑动，所构成的避免流体泄露的装置。

泵盖

低温冷却液循环泵的泵盖上有橡胶密封垫能防止刹车液漏出使水分进入。泵盖由金属或者塑料制成。

挡水圈

挡水圈的作用是辅助密封的作用，与盘根与机械密封一起避免出现侧漏。

底座

底座是液压支架上的一个部件，底座可以直接和底板接触，将支架的支撑力传递给底板。

电机

电机指的是电磁感应定律实现电能转换或者传递的一种电磁装置。

高低温循环泵结构图及配件说明由水泵厂家总结，推荐阅读：高低温循环泵怎么选？
