水泵减漏环的作用

2022/7/29 14:53:17

水泵减漏环泵壳和叶轮吸口有一个接缝,泵壳外缘的高压水和吸口的负压形成一个很大的压差,确保水回流或者泄露,为了防止这种情况的出现安装的减漏环。

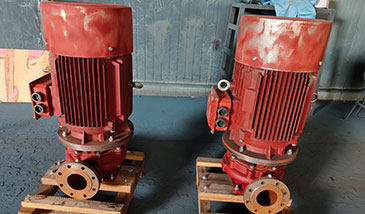

水泵

水泵叶轮吸入口的外缘和泵壳内壁的接缝处存在着一个转动交接缝隙,缝隙两侧正是高低压区,这个缝隙会偏大泵壳里的高压水会利用这个缝隙泄露到叶轮进口处的低压区,进而使水泵流量和效率。但是偏小时叶轮转动就会与泵壳中内壁发生摩擦,引发机械磨损。通常水泵在构造上使用两种检漏方式:一是交接缝隙减小;二是泄露通道中的阻力增加。但是因为加工安装和轴向误差等问题,在缝隙间的间隙处比较容易出现叶轮和泵壳间的磨损。为了使回流量减少,延长泵壳与叶轮的使用年限,一般在缝隙两侧的清水泵或者叶轮上镶嵌一个金属的口环,这个口环的接触面能做成多齿轮,能用来增加水流回流阻力,使回流量减少,使检漏效果提高。这个口环是用来承受易损件的,能经常更换口环而不导致泵壳与叶轮报废,能达到延长泵壳与叶轮的使用年限的目的。减漏环也被称之为承磨环。

单级单吸离心泵叶轮由于单边进水,只有一个减漏环,双吸离心泵叶轮会从两侧进水,所以有两个减漏环。针对口径大扬程高的卧式清水离心泵,尤其是叶轮后盖板上开有平衡孔的离心泵,在后轮盘与泵壳之间还装有一个减漏环。针对多级离心泵,转子每个叶轮前后也装有减漏环,目的是为了使水量的漏失减少。

从减少回流与改善叶轮入口流态来看,减漏环缝隙越小越好,但是缝隙不能太小,否则会产生较大的机械磨损,污水泵的机械效率会有所降低,情况严重时会出现磨损,会出现减漏环被叶轮咬死的情况。减漏环的径向间隙通常在0.1mm~0.5mm之间为宜。

水泵叶轮进口进外缘和泵壳间的空隙小,运行时会发生摩擦引发金属的磨损。空隙中的高速水流会冲刷掉氧化物构成的表面保护层,水对金属的腐蚀作用会有有所促进。为了确保有很小的间隙可以减少漏水量,可以替代泵壳与叶轮承受摩擦与腐蚀,一般在离心泵与混流泵的转子和定子的间隙处的泵壳上安装一个环,或者在间隙处的泵壳与叶轮上各安装一个环,便于这种损坏到漏水量过大时能进行更换。水泵减漏环也被称为承磨环。
