G型单螺杆泵结构图和型号意义

2022/9/14 16:53:57

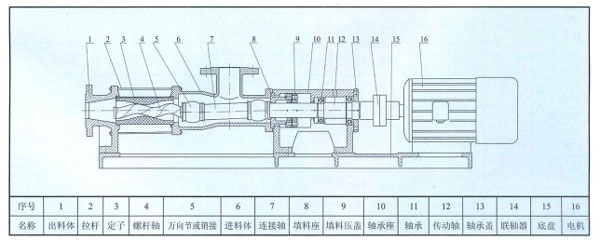

G型单螺杆泵结构图中可以明确的看出单螺杆泵是由很多零部件构成的,G型螺杆泵是由1.出料体2.拉杆3.定子4.螺杆轴5.万向节或者销接6.进料体7.连接轴8.填料座9.填料压盖10.轴承座11.轴承12.传动轴13.轴承盖14.联轴器15.底盘16.电机等零部件组成。G型单螺杆泵的型号不同,型号意义也不相同。

G型单螺杆泵结构图

G型单螺杆泵结构图

螺杆泵是一种基于阿基米德螺旋泵衍生的容积泵产品,G型单螺杆泵是依靠螺杆轴和橡胶套相互啮合,在动力端利用万向节驱动转子绕定子中心运动时,转子和定子会连续地啮合形成真空腔,真空腔会作匀速地轴向运动,将泵送介质从入口输送到出口,吸入真空腔中的介质流到定子而不被搅动与破坏。G系列单螺杆泵的主要零部件有定子、转子、万向节、电机、排出体和吸入室等。

定子

G系列螺杆泵是单螺杆泵中比较容易损坏的零部件,在设计制造过程中需要考虑定子齿形曲线的准确程度与材质选取的是否正确,这就决定了定子的使用年限的长短。

转子

转子是钢制杆件,通常外涂抹耐磨耐腐蚀的合金材料。它的作用是传递动力并且和定子形成密封腔。

万向节

万向节是有橡胶制成的,两片万向节之间是由中间轴来进行连接,上面就是吸入室,在传输介质留在腔体中时,万向节由于受力不均出现位移,介质会出现空隙留在定子和转子腔中。

电机

通电后电机转动并且利用转动轴把力传送到前端,确保定子和转子进行往复式的规律运动,进而完成传输的过程。

排出体和吸入室

排出体和吸入室一般是预留不同直径的法兰来供安装时和管路进行连接。

G型单螺杆泵型号意义

G35-1

G-型(系列)单螺杆泵

35-螺杆名义直径

1-表示一级泵 2-表示二级泵

G型单螺杆泵结构图和型号意义由水泵厂家总结。
