从导热油泵的结构图中可以看出高温导热油泵的主要零部件有泵体、泵盖、叶轮、轴套、悬臂轴承座、密封套、油封、轴承、轴承盖、泵轴、支架等组成部分。高温导热油泵为单级单吸悬臂式脚支撑结构，LQRY导热油泵的进口是轴向吸入，出口是中心垂直向上，高温导热油泵不需要水来进行冷却，这一点普通水泵是做不到的。

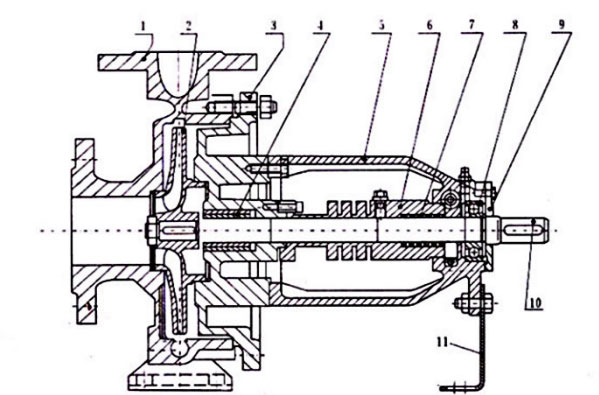

导热油泵的结构图

导热油泵的组成部分

高温导热油泵适用于泵送含有温度较高的液体介质，所以对于轴承与密封件耐高温性能要求会很高。机械密封和填料密封都有良好的耐热适应性，机械密封通常使用硬质合金材料。节能水泵公司生产的高温导热油泵轴承机械强度高，零部件均是经过温热处理的，这些都是确保油泵稳定运行的关键。

导热油泵在热状态下可以长时间稳定运行并且没有泄漏，没有附加冷却系统，使用比较便捷等特点。尤其是在我国载热体加热系统上得到了广泛的使用，应用在化工、橡胶、制药、印染、纺织、食品等各个行业领域当中被广泛使用，高温导热油泵是一种理想的油泵产品。

高温导热油泵的泵体与泵盖部分是从叶轮背面处来进行划分的，也就是平常我们说的后开门结构。在检修时可以不用拆卸吸入管路、泵体、排出管路、电机等部分。只需要将加长联轴器的中间连接件拆下就能将转子部件轻轻退出便于检修工作。

导热油泵的壳体中装有泵的工作室，悬架轴承部件支撑着油泵的转子部件，滚动轴承能承受泵的轴向力与径向力。为了使轴向力得到平衡大部分水泵的叶轮前后都设有密封环，在叶轮后盖板上装有平衡孔。

高温导热油泵是根据IS卧式清水离心泵的性能参数与立式泵的结构优化设计的，并且符合我国标准。推荐阅读：油泵型号选型
