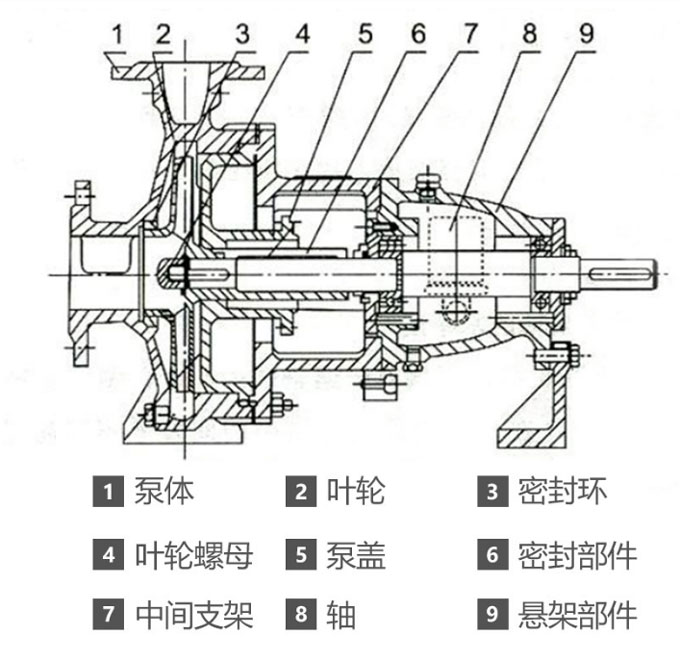

从IH化工离心泵的结构图可以看出IH化工泵的零部件还是比较多的，IH化工泵的主要零部件分别是泵体、叶轮、密封环、泵盖、螺母螺母、密封部件、中间支架、轴、悬架部件、电机等组成的。不锈钢化工离心泵适用行业还是比较多的分别有化工、电力、石油、环保、食品、采矿等行业。以下讲解IH化工离心泵的概述与结构特点，希望在用户选择IH化工泵时会有所帮助。

IH化工离心泵概述

IH化工离心泵是单级单吸悬臂式离心泵，IH化工泵的标记额定性能点与尺寸等均使用我国标准进行设计的，IH化工泵是可以取代F型耐腐蚀泵的新一代节能产品。IH化工泵的输送温度在零下20度到105度之间。可以输送的介质是腐蚀性液体介质或者物理化学类似于水的液体介质。化工离心泵的较高工作压力是1.6兆帕。

IH化工离心泵结构特点

化工离心泵的泵盖是利用止口固定在中间支架上的，接着利用泵体和中间支架止口的连接将泵盖夹紧在中间位置。泵体由轴向吸入径向排出脚支撑式能直接固定在底座上面。悬架部件利用止口固定在支架上面并且使用悬架支架支撑在底座上面。为了拆卸便捷特别设计了加长联轴器，在检修过程中能不用拆卸进出口管路、电机、泵体等部件。可以将加长联轴器的中间连接件拆下就能将转子部件退出进行检修工作。

化工离心泵的型号还是比较多的，常用型号有IH化工离心泵。推荐阅读：离心泵型号及参数大全
