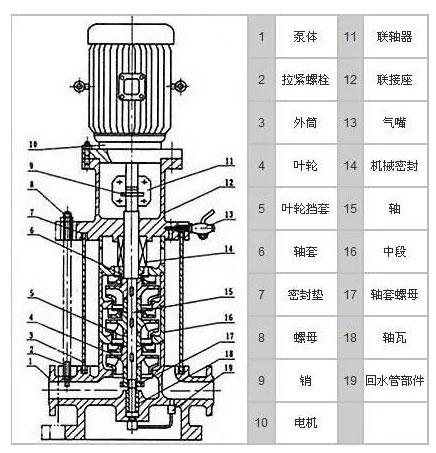

DL立式多级增压泵的结构一般为立式的，从DL立式多级增压泵结构图可以看出立式多级增压泵的零部件还是比较多的，立式多级增压泵的零部件有泵体、拉紧螺栓、外筒、叶轮、叶轮挡套、轴套、密封垫、螺母、销、电机、联轴器、连接座、气嘴、机械密封、轴套、密封垫、螺母、销、电机、联轴器、连接座、机械密封、轴、中段、轴套螺母、轴瓦、回水管部件等。

立式多级增压泵的吸入口在泵座上，吐出口在后段上，出现180度水平方向进行布置，需要根据需要吸入口与吐出口可以通过0度、90度、270度来进行布置，能根据扬程的需求选择增压泵的级数。泵轴是优质合金结构钢制成，中间有叶轮、平衡鼓、轴套乙、用键与小圆螺母固定在轴上组成转子部件，轴的下面装有轴套甲和滑动轴套相配合，轴的上面装有两个角接触球轴承，用来制成转子部件，泵轴的上端和电机轴的下面通过爪型联轴器进行连接。密封装置使用软填料密封与机械密封。使用软填料过程中和摩擦的轴套丙是优质碳素钢制造的并且经过淬火处理使耐磨性得到增加。叶轮是铸铁制成的，因为叶轮前后受压不等，会有轴向力存在，剩下的很小的部分轴向力由轴端的两个角接触球轴承来承受，用于平衡鼓与平衡鼓套组成的平衡装置磨损后可以进行更换。泵座、中段上分别装有口环、密封环，用来减少高压水漏回进水部分，密封环磨损后能进行更换。多级增压泵的角接触球轴承用钙基黄油进行润滑，下端的滑动轴承用来输送液体润滑，立式多级增压泵的选择方向从电机端看上去为逆时针方向进行转动。
