上海长征泵阀立式轴流泵抽水装置及抽水过程：

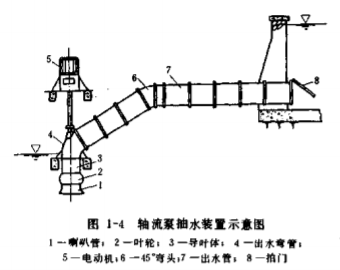

图1-4为立式轴流泵抽水装置示

意图。立式轴流泵叶片安装在进水池
低水面以下，因此无需充水设施。
电动机装在水泵的上层，用联轴器与
水泵直接连接。水泵出水弯管与出水
管路连接。泵运行时电动机带动叶轮
在水中旋转，进水池的水从喇叭管进
入叶轮后，经导叶体、出水弯管和出
水管流入出水池。轴流泵抽水装置无
需设置闸阀,停泵时断流设备也采用拍

门。图1-4中管路附件仅有45°弯头-一只。
