锅炉循环泵的主要结构特点

2020/3/19 17:23:34


循环泵和驱动电机是在同一根轴上,这样它们形成了一个闭合的偶联装置,该装置竖直安装,电机直接位于泵壳的正下方。电机和泵壳它是通过泵壳紧固螺栓连接。整套循环泵基本处于密封状态中。泵悬挂在管路上,没有框架的支撑,它不是管道系统中的固定点。这种结构的优点是当发生热膨胀时不会引起额外的张力。
水泵的主要结构部件是水泵的泵体和与液体接触的内部部件,像扩散器和叶轮。叶轮被电动机驱动旋转,以增加通过循环泵的流体的压力和速度能。速度能的一部分可以在扩散器中转换为静压力能。扩散器的用途是将流体引导至排放口。吸水口被安装在垂直位置,而排水口则被安装在径向位置。

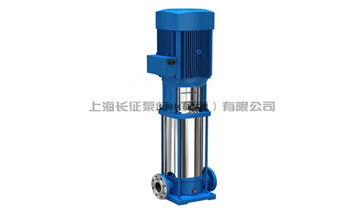

锅炉循环泵
因为要减小轴向推力,在排水侧的叶轮盖盘上钻了一个推力平衡孔。有两个轴承箱,各在电机的上下方。它们配有由泵输送介质润滑的滑动轴承。止推轴承板安装在轴的下端,轴承板上有径向孔,可以起到辅助叶轮的作用,目的是保持高压液体在电机和高压冷却器之间的循环。
在水泵和电机之间安装有一个热屏蔽装置。该装置目的是将热的泵部分和冷的电机部分分开,并使它们之间的热传导小化。热屏蔽装置的设计不需要单独的冷却水系统。高压冷却水回路的出水口位于热屏蔽装置上,上部径向轴承(滑动轴承)也固定在热屏蔽装置。
