单向气动隔膜泵使用压缩空气作为动力源。它是气动正排量自吸泵。是国内泵类产品中新型的泵类产品，是新型的输送机械。单向气动隔膜泵的结构图和单向气动隔膜泵的工作原理由上海长征泵阀的小编为您讲解。

单向气动隔膜泵通常由执行器和阀门组成。使用压缩空气作为动力源，可以排出各种腐蚀性液体，带颗粒的液体，高粘度，易挥发，易燃且剧毒的液体。

在泵的两个对称工作腔中A、B中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

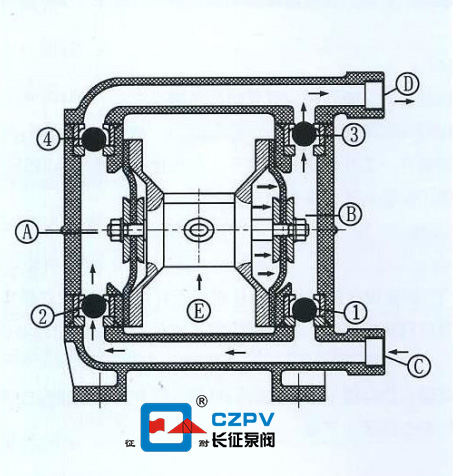

在图示中压缩空气由E进入配气阀，使膜片向右运动，则A室的吸力使介质由C入口流入，推开球阀②进入A室，球阀④则因吸入而闭锁;B室中的介质则被挤压，推开球阀③由出D流出，同时使球阀①闭锁，防止回流，这样循环往复使介质不断从C入口处吸入，D出口处排出。

以上是上海长征泵阀对单向气动隔膜泵的结构及工作原理进行的简要总结。
